マルチAV系めも(1)

マルチAVケーブル(VMC-AVM250)は、オス⇔オス ケーブル
片側をメスコネクタにした オス⇔メス ケーブル作成



マルチAVケーブルは、3番ピンの+5Vが無し
12ピン(内1ピン欠)+フレーム

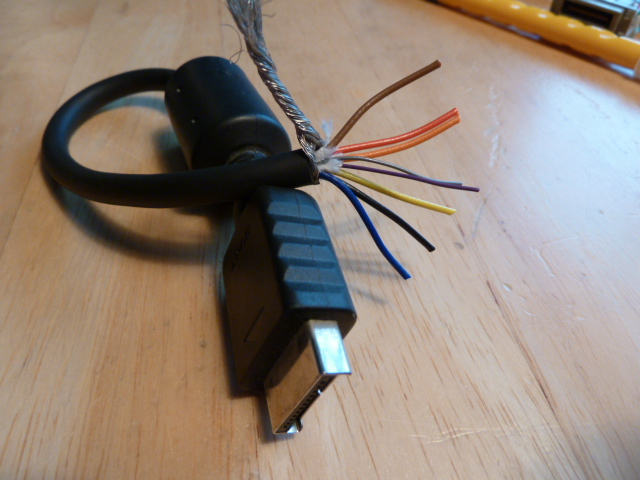

ケーブルは6色が2重、2色シングル、
よって、6×2+2+シールドで15ライン

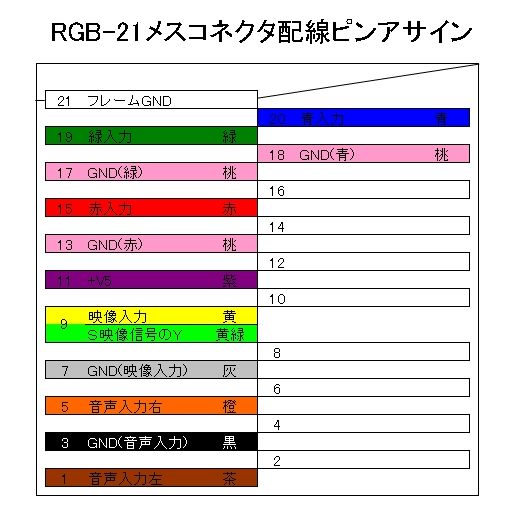

ケーブル色(識別)のピンアサイン

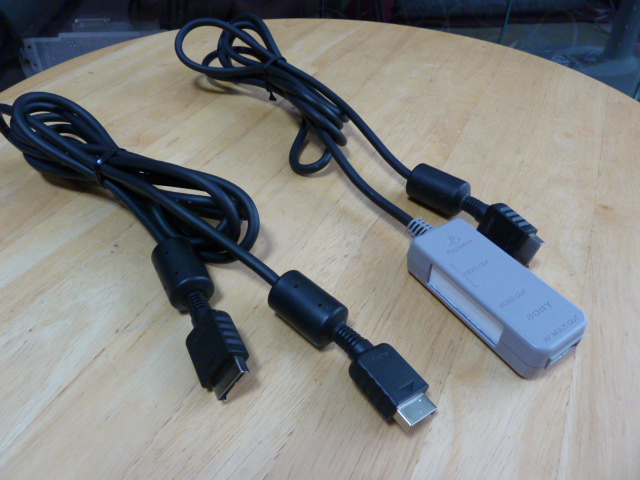

以前作成した
AVコネクター(SCPH-1160)のオス端子をRGB21メスに換えたもの
やっぱり見栄え・取り扱いが悪いのでRGB21メスコネクタ変更
