VB その1

バーチャルボーイのジャンク品入手。
本体のみ不良品を500円です。




不良を確認、左目側のモニターに横線が入り、たまにスクロールする。
よかった、正常品ではないので、気兼ねなく分解できる。

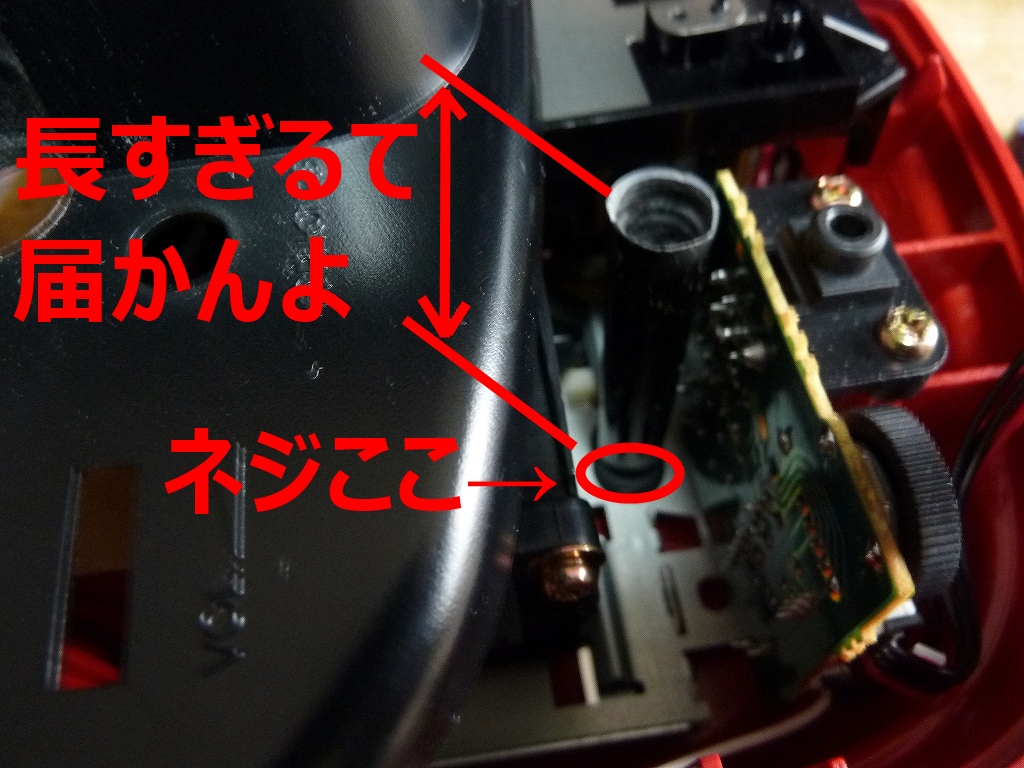

うぉー、ドライバーがネジ頭まで届かん!
しかたないので、入口を削り始める。

ネジ外さず、無理やり開封した。

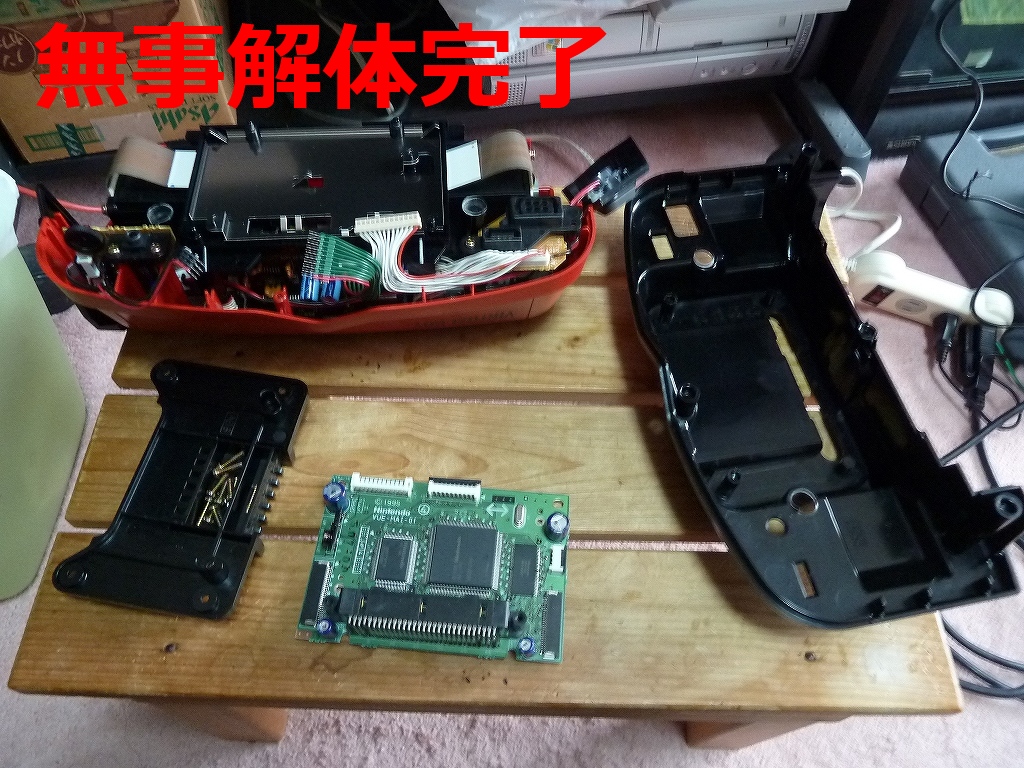

無事解体完了。

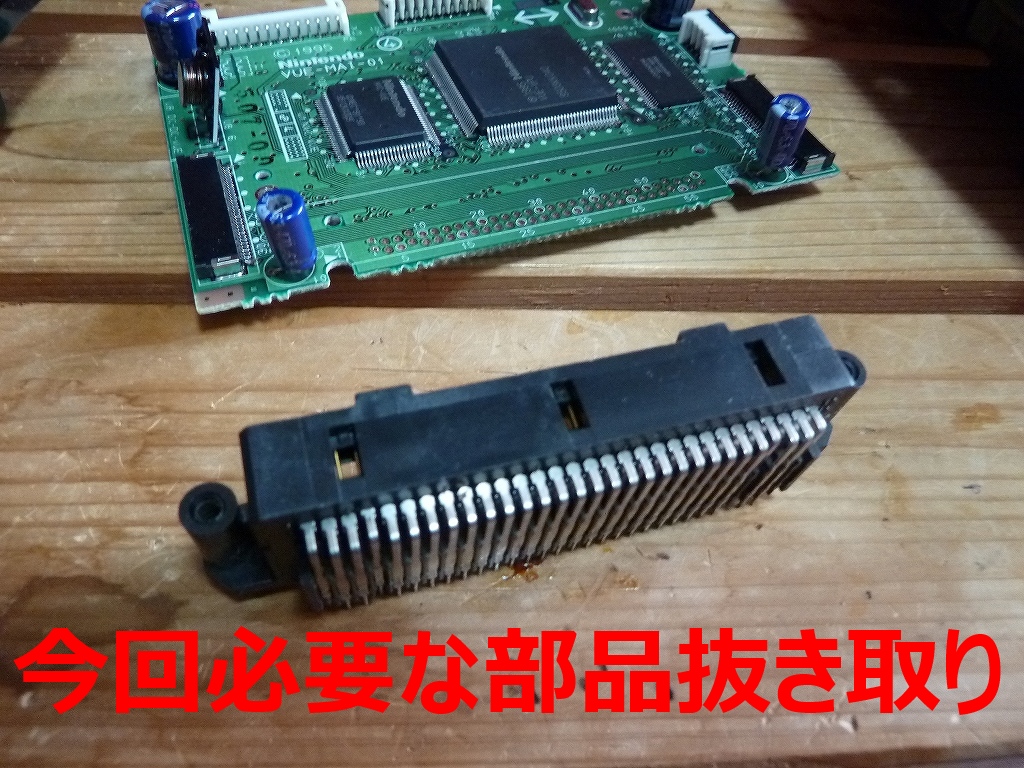

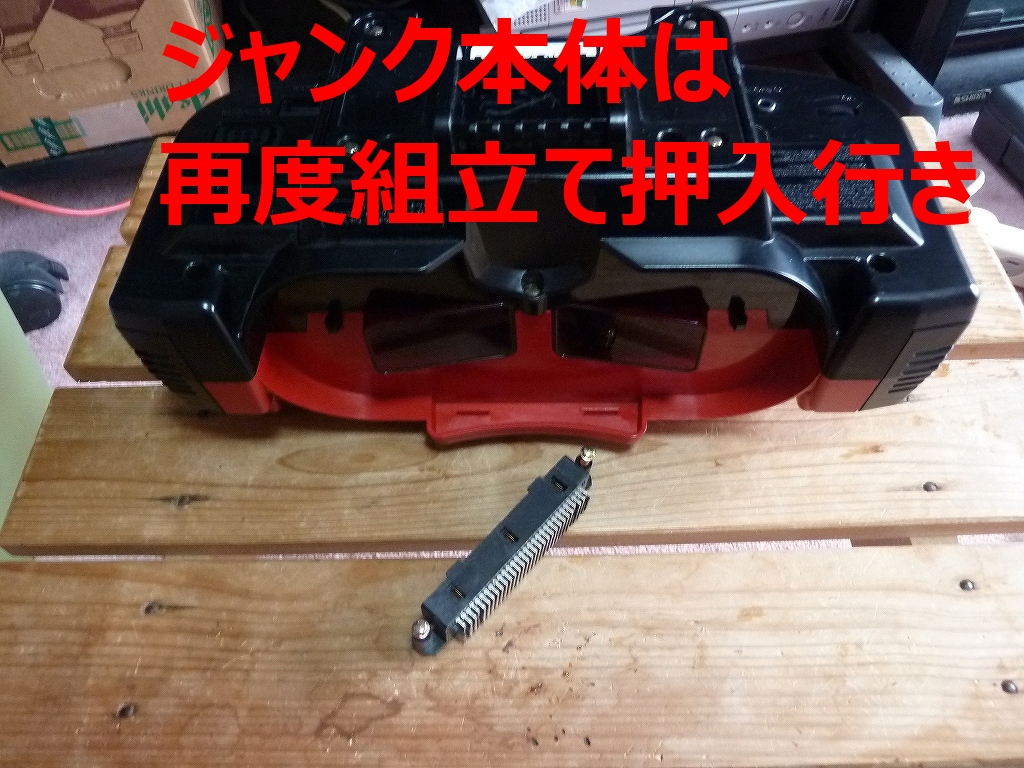

今回欲しかった、カートリッジキャッチャー部を抜き取った。

残りは再び組み立てて押入れ行き。将来の部品取りに使えたら使う。

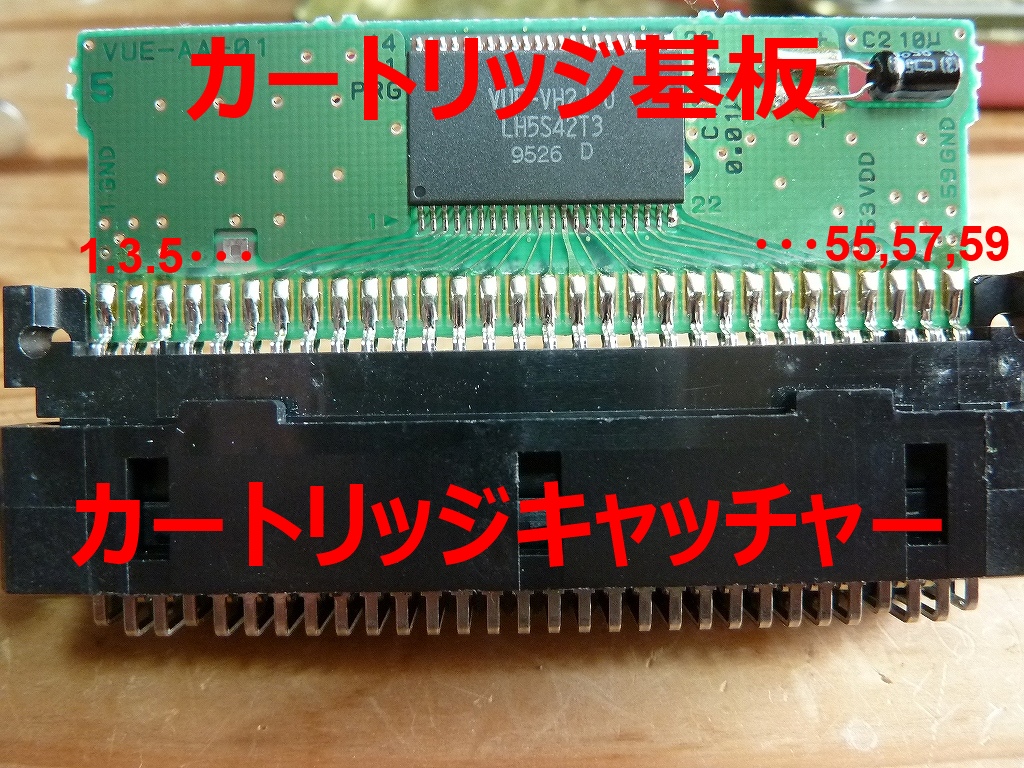

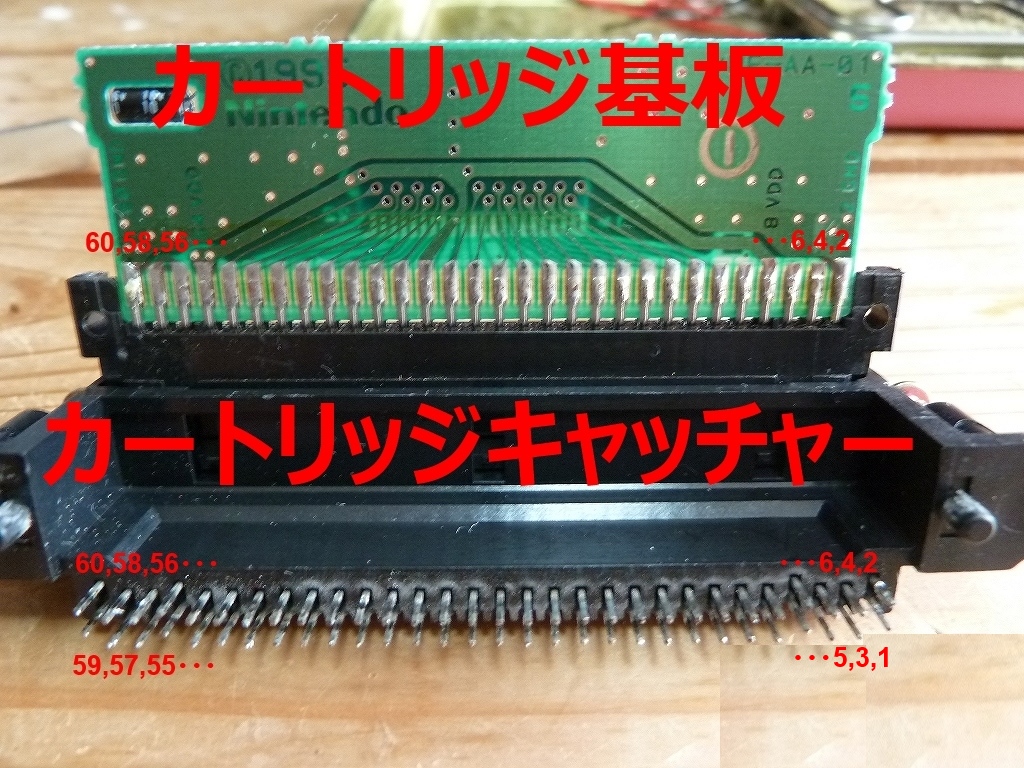

カートリッジキャッチャーのピンアサイン確認。

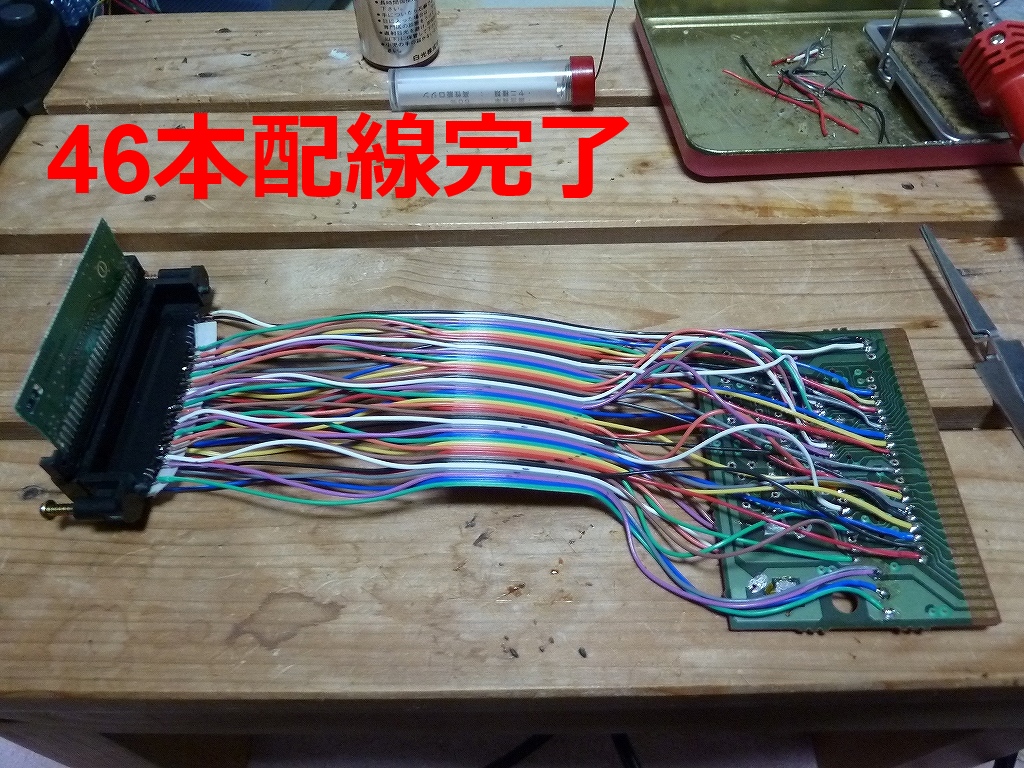

46本の配線を頑張った。配線完了です。

ちなみに、

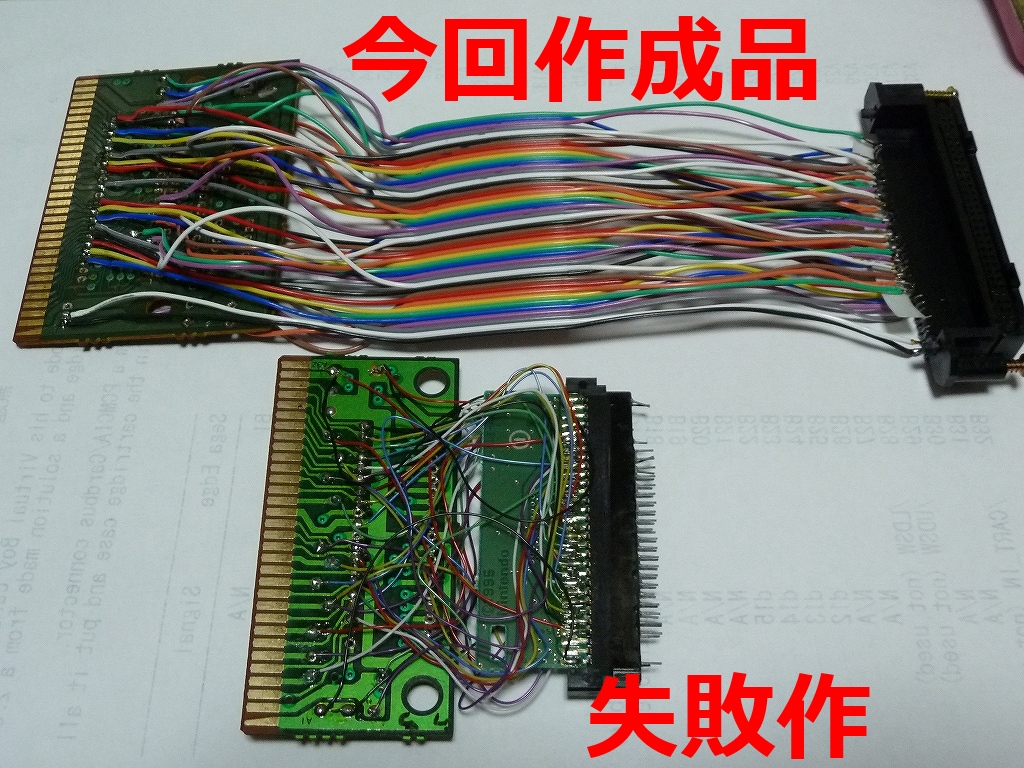

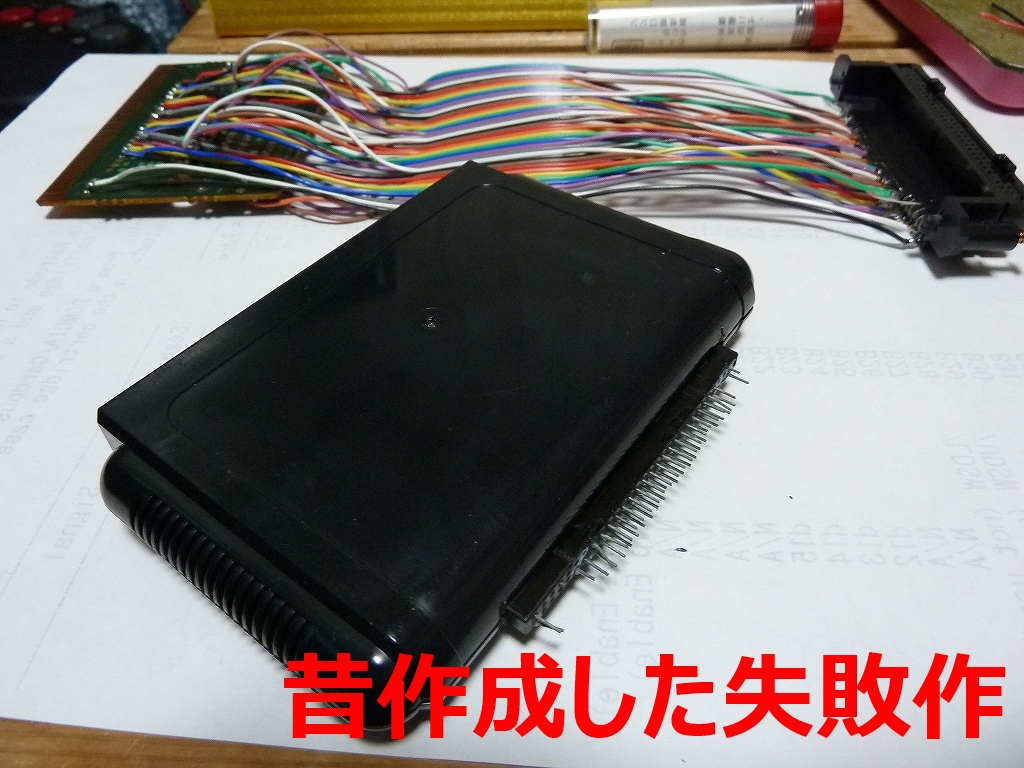

昔同じもの作ろとして失敗したものです。
カートリッジ接続部のピンが無くて、針金で無理やり作ってました。
しかし、直ぐに曲がるは、しっかり固定できないはで失敗しました。

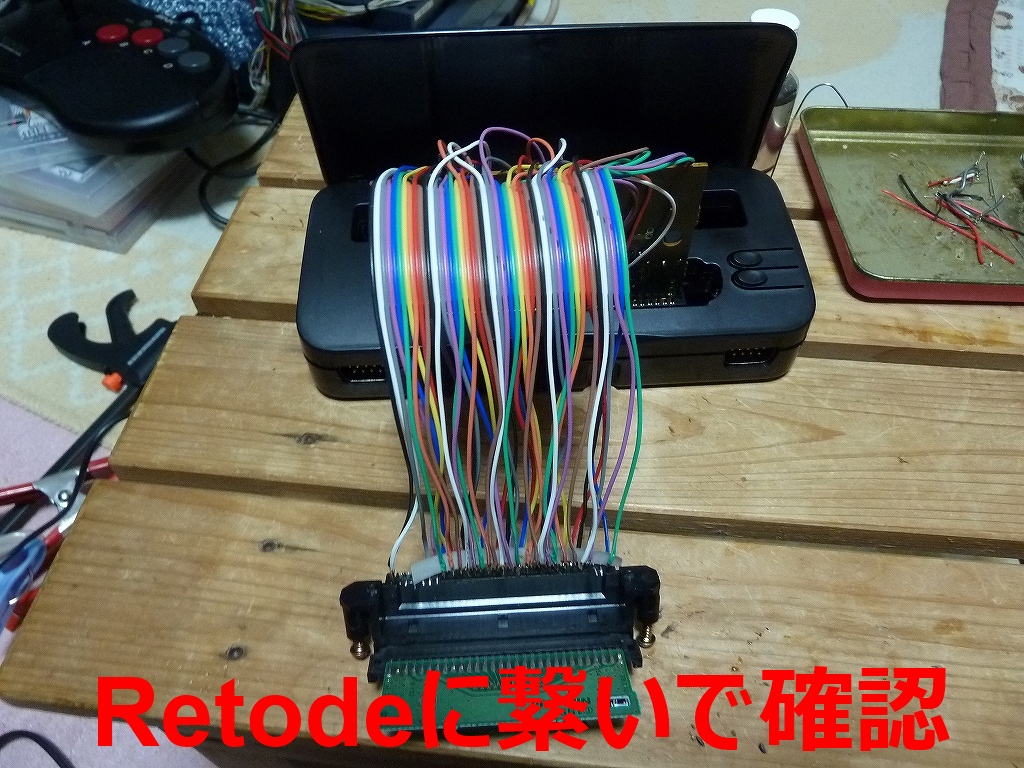

Retrodeに繋いで動作確認します。

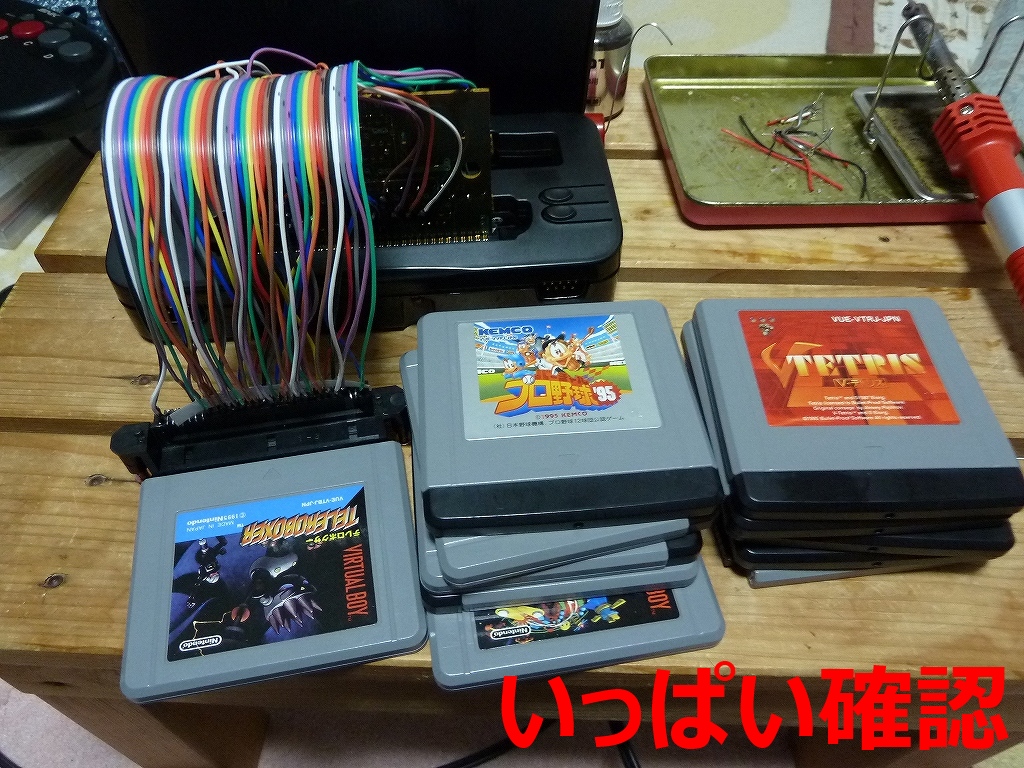

いくつものカートリッジで確認。

名前表示したりしなかったり、拡張子が間違ってたり、ファイルサイズが違ったり
おおむね、問題なく認識しました。

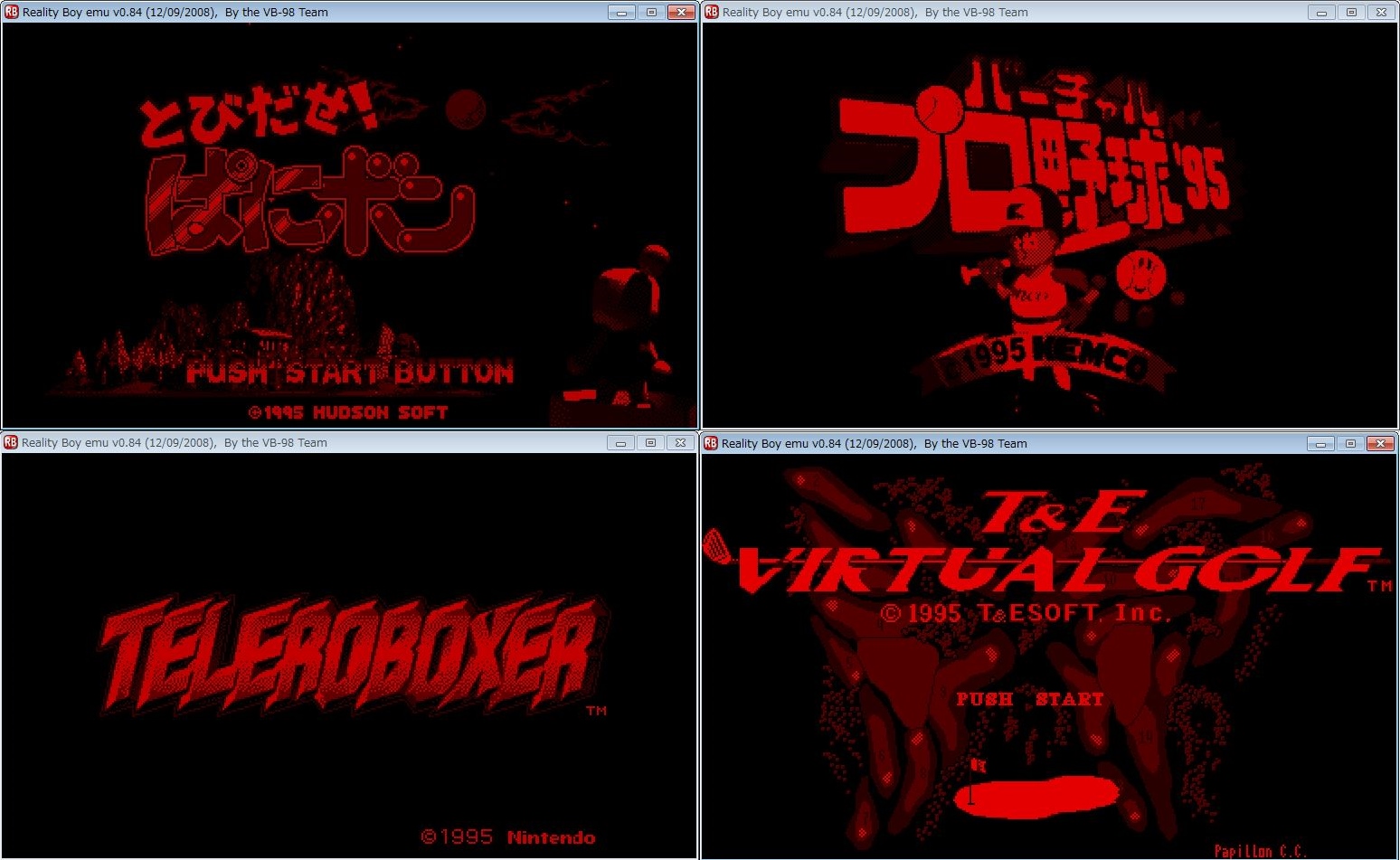

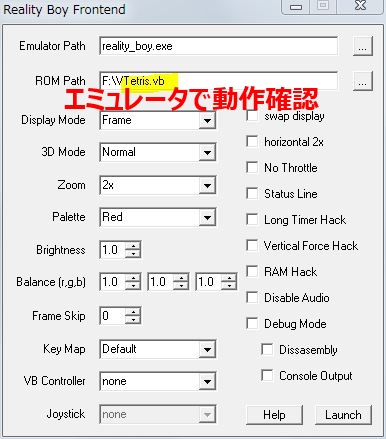

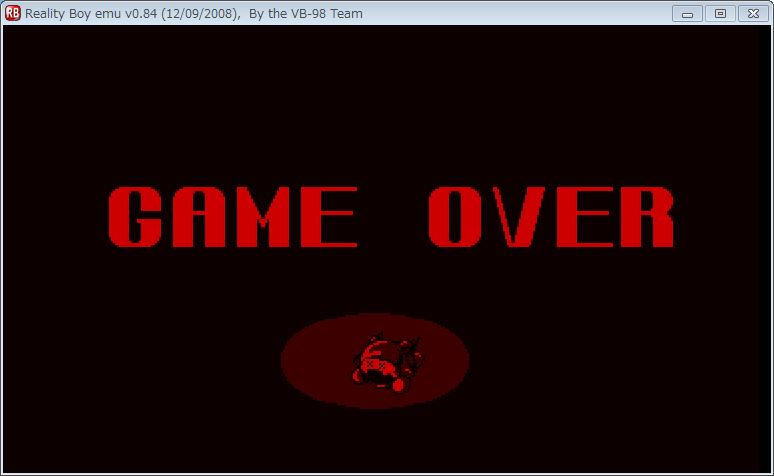

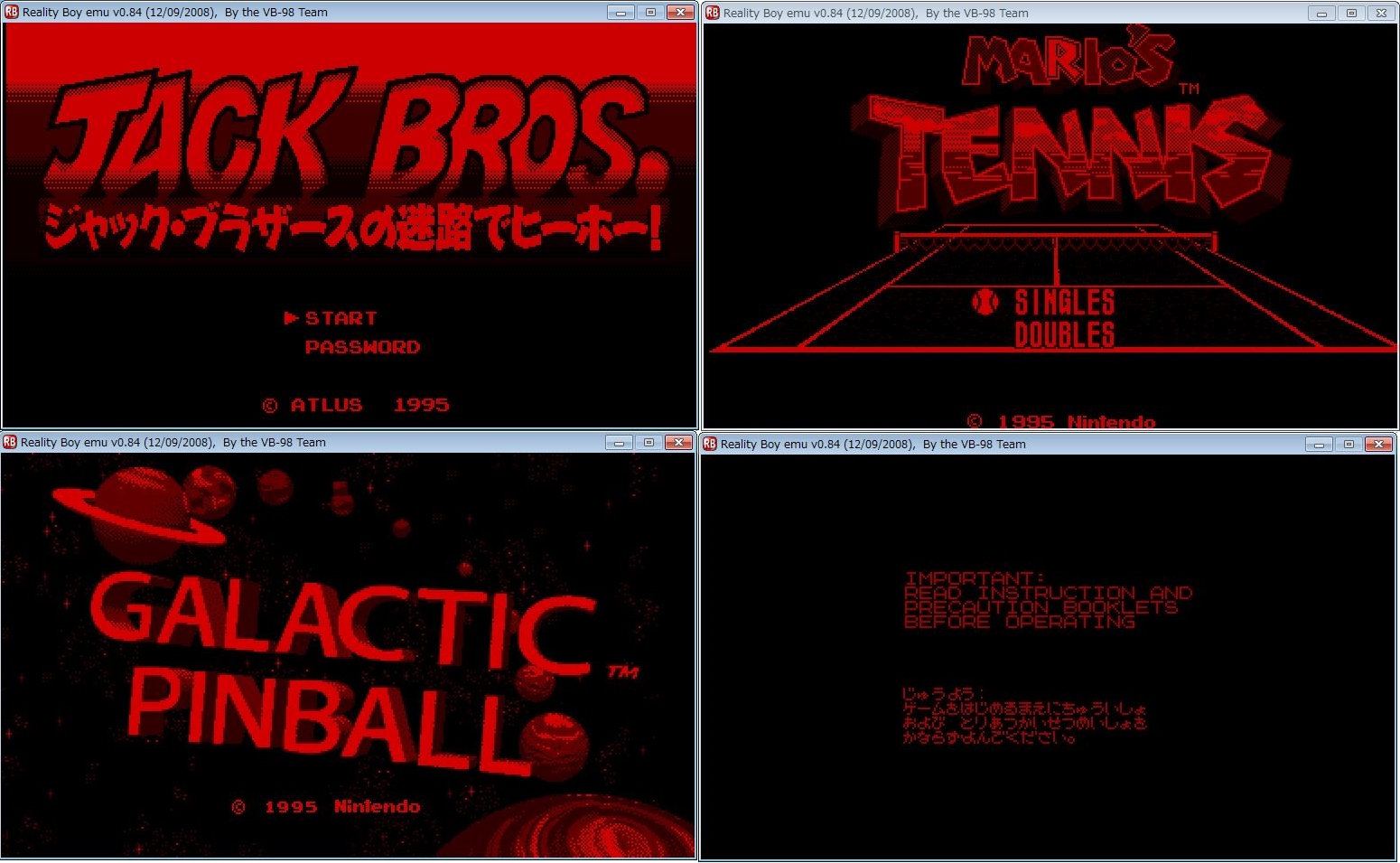

エミュレータで動作確認。

ちゃんと動作しました。ちゃんと遊べました。

配線に問題がないようなので、ホットボンドで固める。

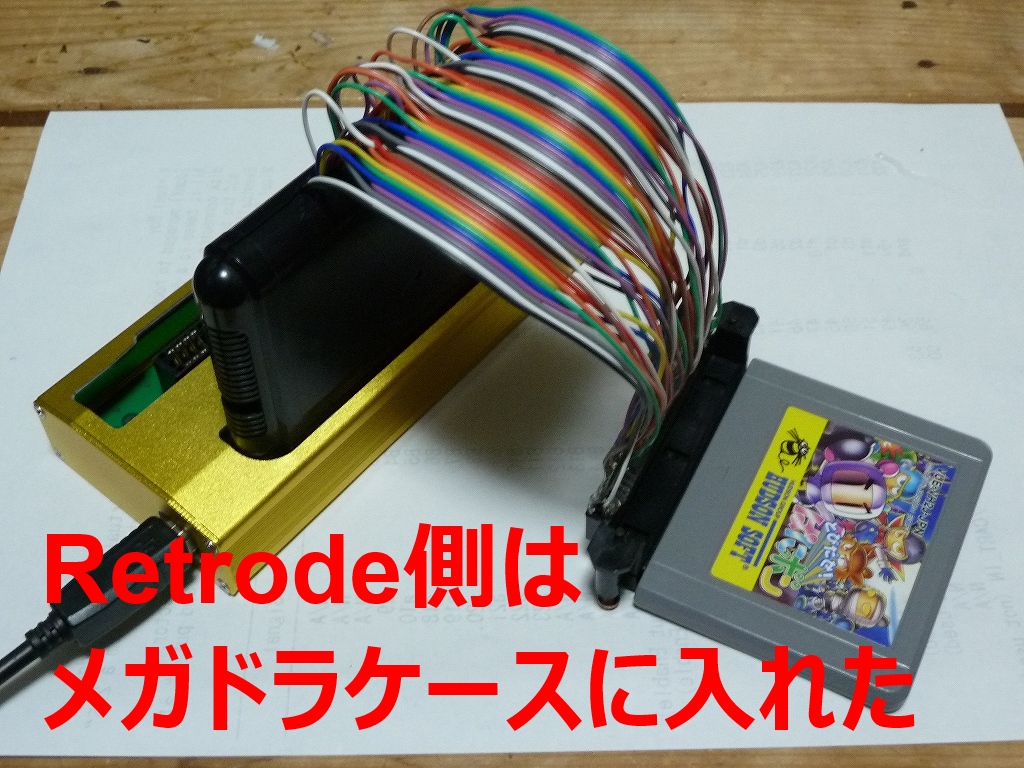

Retrode側はメガドラカートリッジに収める。

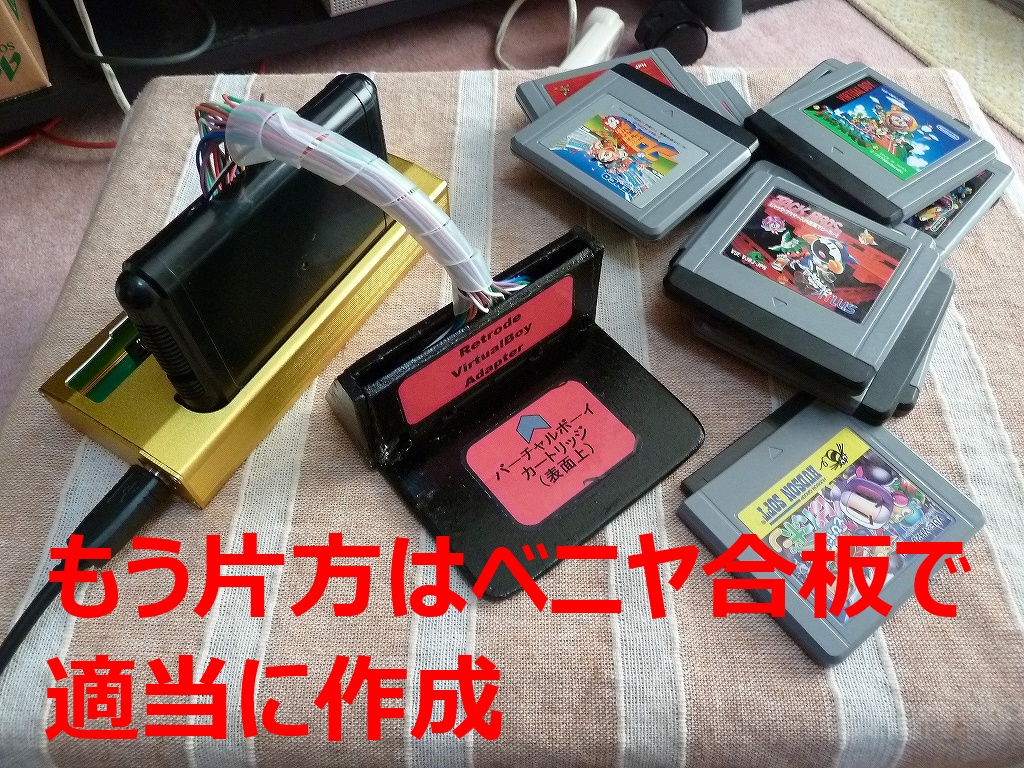

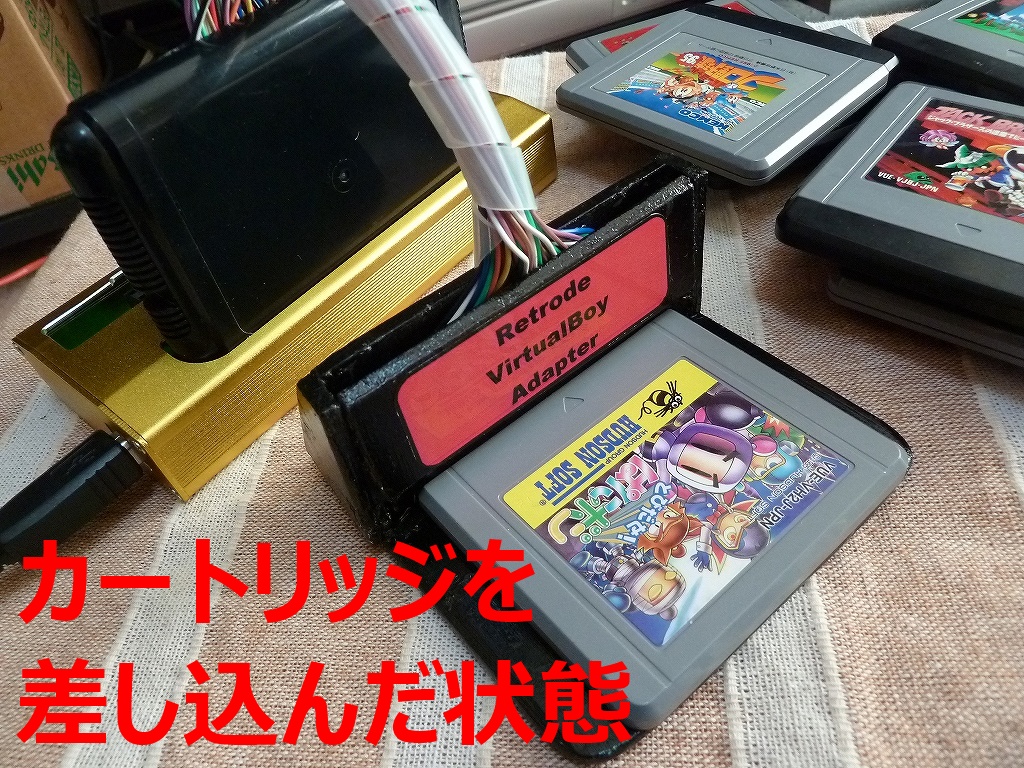

バーチャルボーイのカートリッジ側も、4mm合板でちょっと作成。

何年ぶりかに、失敗作をリベンジできて嬉しいです。
[PR]

by ayasuke_aya | 2013-12-01 16:34 | 【レトロ】吸出し | Comments(2)

Commented by かるぴす at 2013-12-02 08:04 x
配線 乙w こりゃまたすごいわ 46本って
半年ぐらい前からバーチャルボーイ 25000円で
地元で売ってますけどねぇ 誰も・・・・(笑)
Commented by あやすけ at 2013-12-02 08:39 x
配線に当たり
・細い線はやめた、はんだが難しく・切れ易い
・カラーフラットケーブルで、何本目か認識しやすい
 (10色で10本ごとに並んでいるので配線間違いが少ない)
・キャッチャーがメガドラカセットに収まらないサイズだったので、そとに引き出したことではんだ付けし易くなった

>バーチャルボーイ 25000円
新品未使用品なら買いです、中古なら高過ぎです
国内ゲームフルコンプ(19本)付きなら超激安です、今すぐ買いに走ります
