GBA液晶画面向上委員会(その2)
GBA-SPのフロントライトの発光版を取出して、GBA(AGB-001)に移植してる人います
ゲームボーイカラーやワンダースワンカラーに移植してフロントライト化改造があります
これはネットで探せば日本語サイトがいくつか見つかります
今回はGBA機種間で液晶パネルごと移植改造することについて書きます
色々なパターンがあるらしい
実際存在している改造を書きます
・GBA(AGB-001)にGBA-SP(AGS-001)のフロントライト液晶丸ごと移植
GBA(AGB-001)の液晶ケーブルの32ピンと40ピンの2パターンがある
・GBA(AGB-001)にGBA-SP(AGS-101)のバックライト液晶移植
GBA(AGB-001)の液晶ケーブルの32ピンと40ピンの2パターンがあり、
バックライト液晶ケーブルのBタイプとABタイプがあるらしい
・GBA-SP(AGS-001)にGBA-SP(AGS-101)のバックライト液晶移植
この中で最も面白いGBA(AGB-001)にGBA-SP(AGS-101)のバックライト液晶化の方法は以下の通りです
・GBA(AGB-001)の液晶ケーブル40ピン改造方法
・GBA(AGB-001)の液晶ケーブル32ピン改造方法
------------------------------------------------
40ピン改造よりはやりやすい32ピン改造を挑戦
用意する
・GBA本体

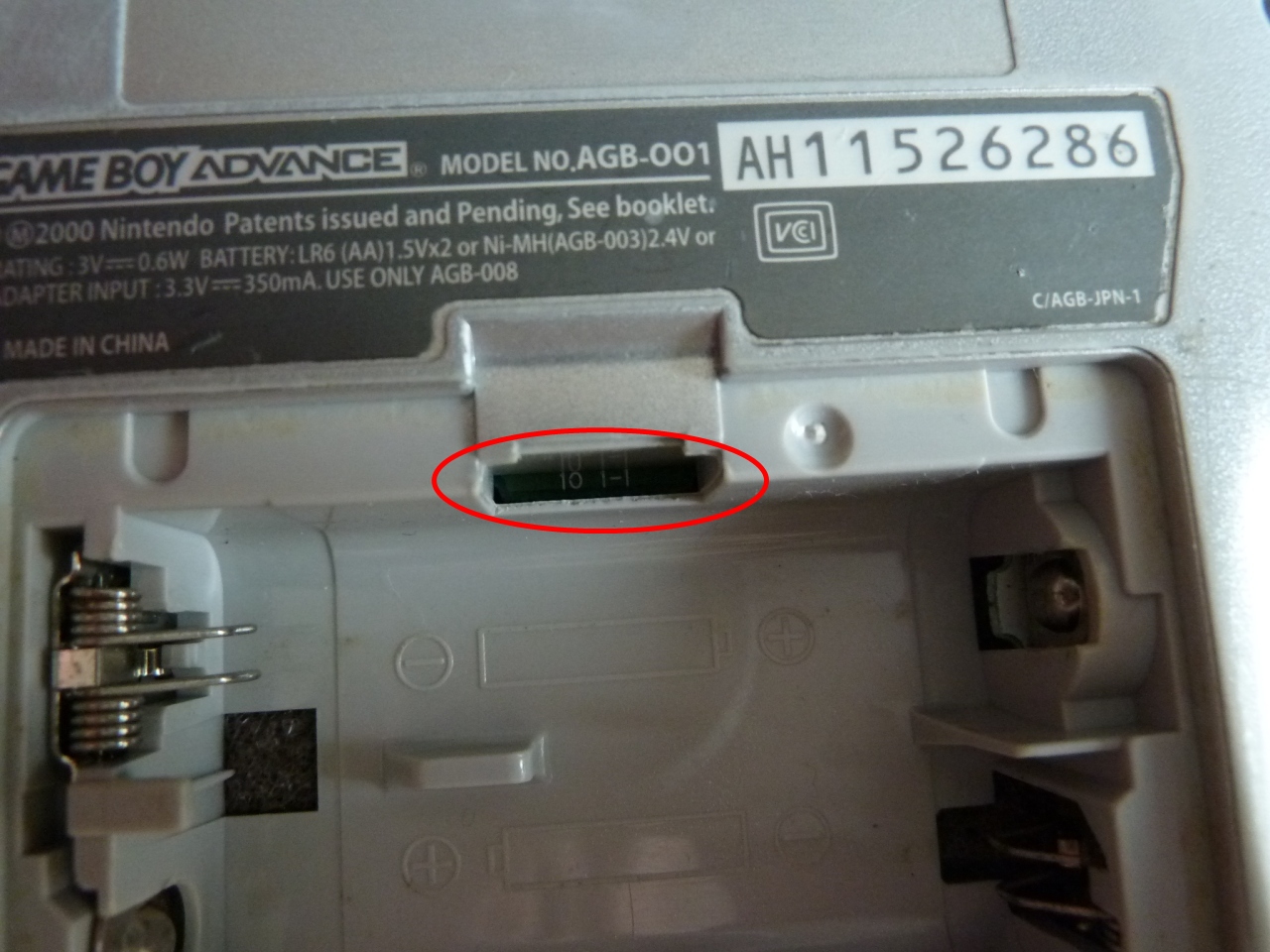

※GBA本体は、裏蓋の爪部分から除くと基板に書かれてる数字「10 1-1」のもの
・GBA-SP(AGS-101)バックライト液晶部品
※GBA液晶購入する際は、ライト無し、フロントライト、バックライトの間違えないように購入しましょう
日本語で売ってるところは皆無なので、外国語の液晶部品表現が非常に解り難いです
見た目で判断すると、液晶部分が黒色がバックライト、灰色がフロントライト
材料用意

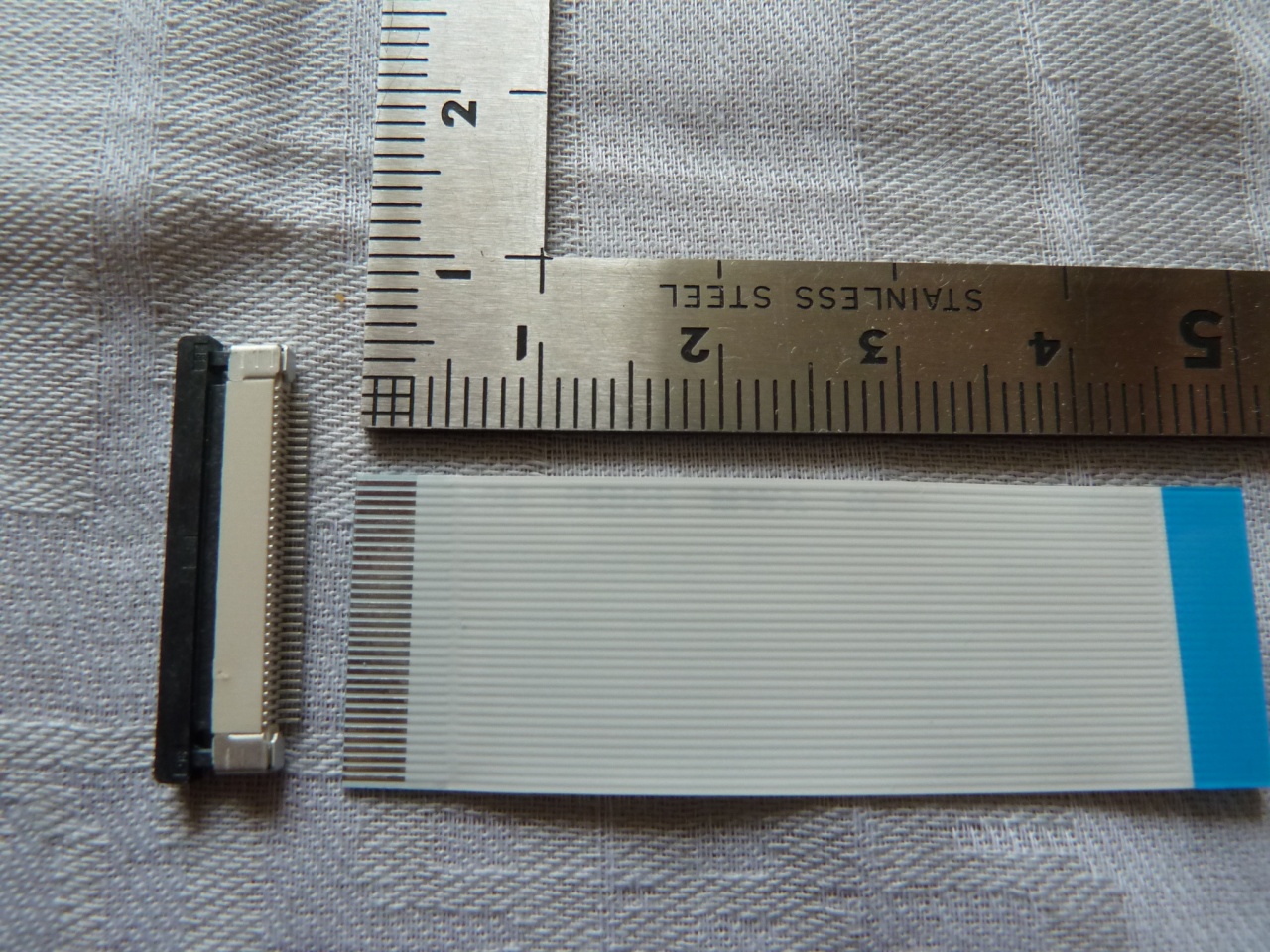

・フレキシブルフラットケーブル (500円くらい)
0.5mmピッチ、32ピン、長さ5cm程度
表記例) FFC(0.5)32P50S
※写真では逆面導体露出Wタイプですが、同一面導体露出タイプが下のFFCコネクタとの組合わせ正解です
・FFCコネクタ (100円くらい)
0.5mmピッチ34ピン ←34ピンですからね
表記例) CN-FFC(0.5)36PD ←私は34ピン無かったので、36ピンで代用
・配線材
1本
はんだ作業
鬼のように細かいはんだ作業を要求します!
・FFCコネクタをFFCケーブルにはんだ付けする
FFCコネクタの足を左から1~32番まではんだ
・FFCコネクタの足33番を32番にブリッジ(繋げる)
・FFCコネクタの足34番に配線材をはんだ
・上記のFFCコネクタ34番配線をGBA基板の「DA1上端左」にはんだ
・・・とうまく行けばよいのですが、
無理無理無理、私には0.5mmピッチを34本もはんだ付けすることできません
数本程度ならがんばれますが、こんなにも多くは無理
実際、隣のピン同士はんだがくっついてしまい、それを直そうとするとみんな溶けてしまいました
32ピンが無理なのに、配線入替えがある40ピンなんかは絶対不可能!!!
ネットにあるはんだ例の画像
見れば見るほど、私には無理だー

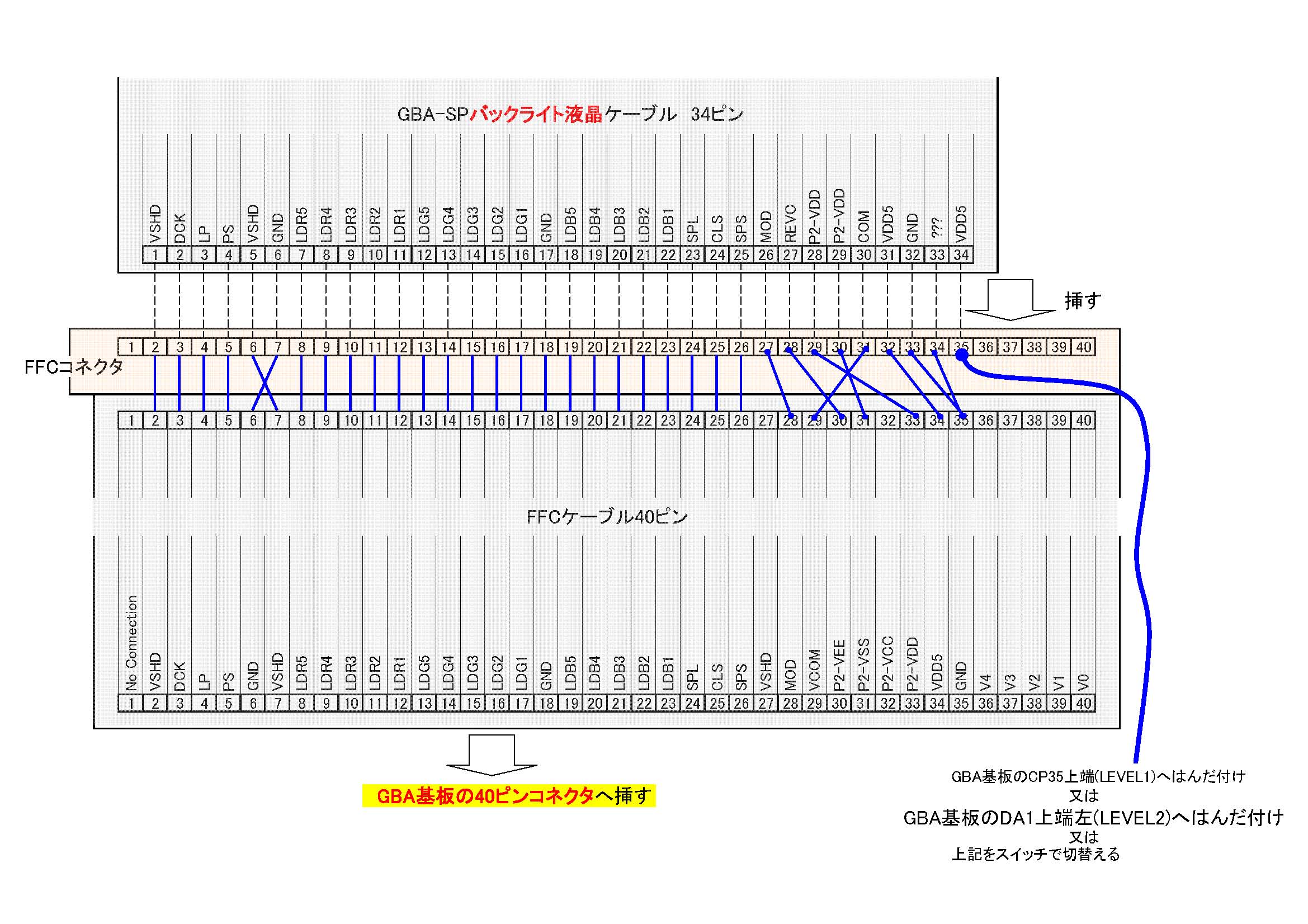

・32ピンのネット画像(はんだ付けアップ画像見つからん、完成品)
・40ピンのネット画像
そんなわけで、自作変換ケーブル作成は失敗に終わりました
ゲームボーイカラーやワンダースワンカラーに移植してフロントライト化改造があります
これはネットで探せば日本語サイトがいくつか見つかります
今回はGBA機種間で液晶パネルごと移植改造することについて書きます
色々なパターンがあるらしい
実際存在している改造を書きます
・GBA(AGB-001)にGBA-SP(AGS-001)のフロントライト液晶丸ごと移植
GBA(AGB-001)の液晶ケーブルの32ピンと40ピンの2パターンがある
・GBA(AGB-001)にGBA-SP(AGS-101)のバックライト液晶移植
GBA(AGB-001)の液晶ケーブルの32ピンと40ピンの2パターンがあり、
バックライト液晶ケーブルのBタイプとABタイプがあるらしい
・GBA-SP(AGS-001)にGBA-SP(AGS-101)のバックライト液晶移植
この中で最も面白いGBA(AGB-001)にGBA-SP(AGS-101)のバックライト液晶化の方法は以下の通りです
・GBA(AGB-001)の液晶ケーブル40ピン改造方法
・GBA(AGB-001)の液晶ケーブル32ピン改造方法
------------------------------------------------
40ピン改造よりはやりやすい32ピン改造を挑戦
用意する
・GBA本体
※GBA本体は、裏蓋の爪部分から除くと基板に書かれてる数字「10 1-1」のもの
・GBA-SP(AGS-101)バックライト液晶部品
※GBA液晶購入する際は、ライト無し、フロントライト、バックライトの間違えないように購入しましょう
日本語で売ってるところは皆無なので、外国語の液晶部品表現が非常に解り難いです
見た目で判断すると、液晶部分が黒色がバックライト、灰色がフロントライト
材料用意
・フレキシブルフラットケーブル (500円くらい)
0.5mmピッチ、32ピン、長さ5cm程度
表記例) FFC(0.5)32P50S
※写真では逆面導体露出Wタイプですが、同一面導体露出タイプが下のFFCコネクタとの組合わせ正解です
・FFCコネクタ (100円くらい)
0.5mmピッチ34ピン ←34ピンですからね
表記例) CN-FFC(0.5)36PD ←私は34ピン無かったので、36ピンで代用
・配線材
1本
はんだ作業
鬼のように細かいはんだ作業を要求します!
・FFCコネクタをFFCケーブルにはんだ付けする
FFCコネクタの足を左から1~32番まではんだ
・FFCコネクタの足33番を32番にブリッジ(繋げる)
・FFCコネクタの足34番に配線材をはんだ
・上記のFFCコネクタ34番配線をGBA基板の「DA1上端左」にはんだ
・・・とうまく行けばよいのですが、
無理無理無理、私には0.5mmピッチを34本もはんだ付けすることできません
数本程度ならがんばれますが、こんなにも多くは無理
実際、隣のピン同士はんだがくっついてしまい、それを直そうとするとみんな溶けてしまいました
32ピンが無理なのに、配線入替えがある40ピンなんかは絶対不可能!!!
ネットにあるはんだ例の画像
見れば見るほど、私には無理だー
・32ピンのネット画像(はんだ付けアップ画像見つからん、完成品)
・40ピンのネット画像
そんなわけで、自作変換ケーブル作成は失敗に終わりました
