GBA液晶画面向上委員会(その1)

この記事の情報は寄せ集めなので、部分的にかなり間違ってる可能性大です。

ひとりGBA(ゲームボーイアドバンス)液晶画面向上委員会開催します。

予定では、その5又はその6くらいまで続きます。




まずは確認。

ゲームボーイアドバンスGBA(AGB-001)は、画面暗い
ゲームボーイアドバンスGBA-SP(AGS-001)は、フロントライトで少し画面明るい
ゲームボーイアドバンスGBA-SP(AGS-101)は、バックライトで画面明るい
ゲームボーイミクロ(OXY-001)は、バックライトで非常に画面明るい

・GBA(AGB-001)が、一番ゲーム操作性に優れていると思う
・ゲームボーイミクロは、画面が小さい
・GBA-SP(AGS-001)のフロントライトは、画面が白っぽい
・GBA-SP(AGS-101)のバックライトは、日本未発売で入手し難い、値段高い

ニンテンドーDS、ニンテンドーDS LiteもGBAゲームができるわけだが、
ここではGBA本体にこだわっていく

次の確認。
【GBA(AGB-001)】

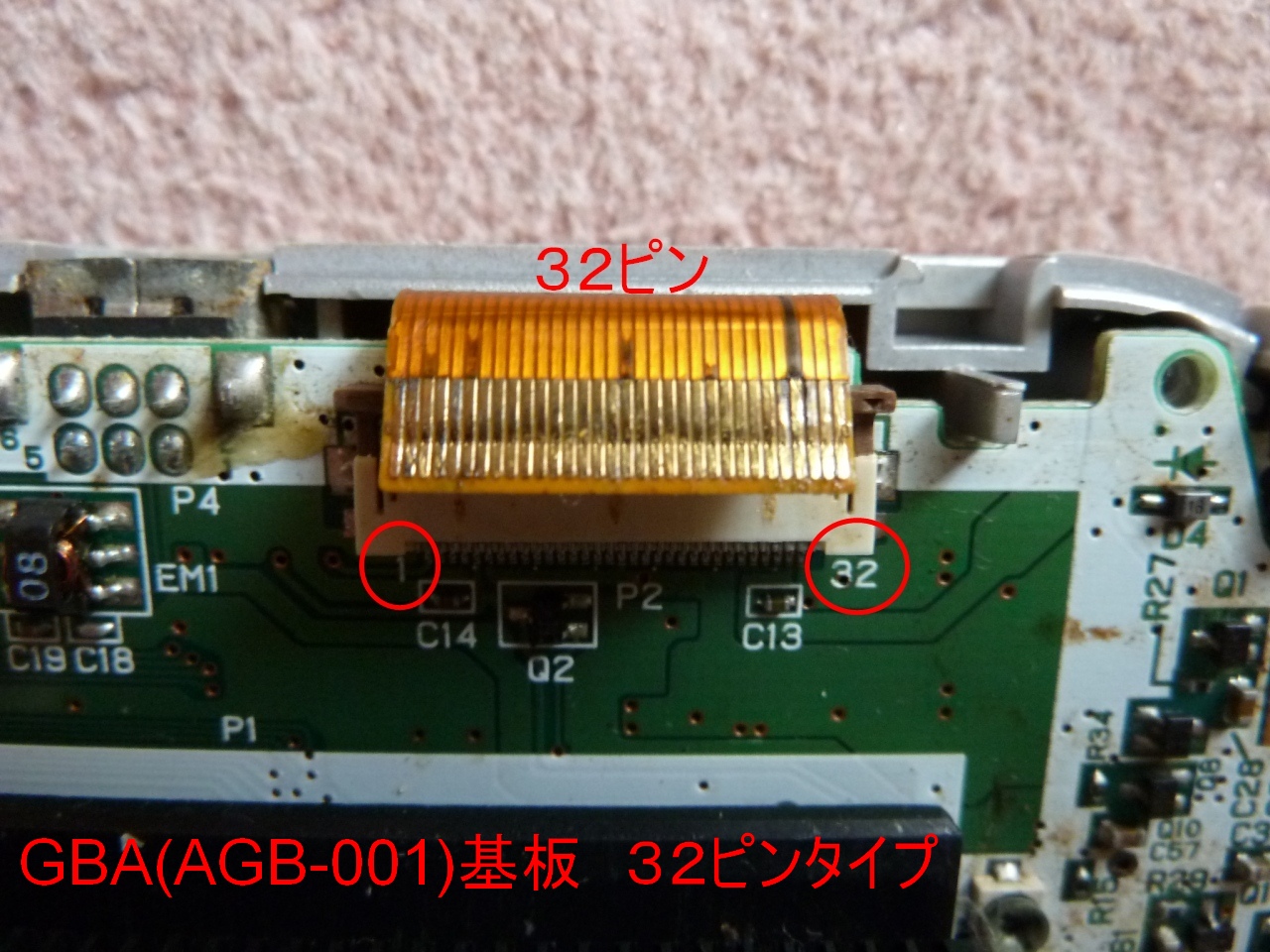

液晶ケーブルには、40ピンと32ピンの2種類がある
・40ピンケーブルが前期で、32ピンケーブルが後期らしい
・出荷数は、半々の数と書いてるところがある(?)
・私の所持GBAでは、40ピン5台と32ピン2台と40ピンが多かった

・写真の32ピンGBAは105円のジャンク品、非常に汚いです

液晶ケーブルの、40ピンと32ピンの見分け方
・解体して中を見ればわかる
・解体せず見分けるには、電池蓋のツメ部分から見える基板印字でわかる
 ・01,02,03から始まる場合は、40ピンケーブル
 ・10から始まる場合は、32ピンケーブル

・液晶ケーブルのピン番号は40ピンと32ピンとも左から1番


【GBA-SP(AGS-001)】
・フロントライト液晶ケーブルは、34ピン

・発光板に接続しているのは、33番ピンと34番ピン

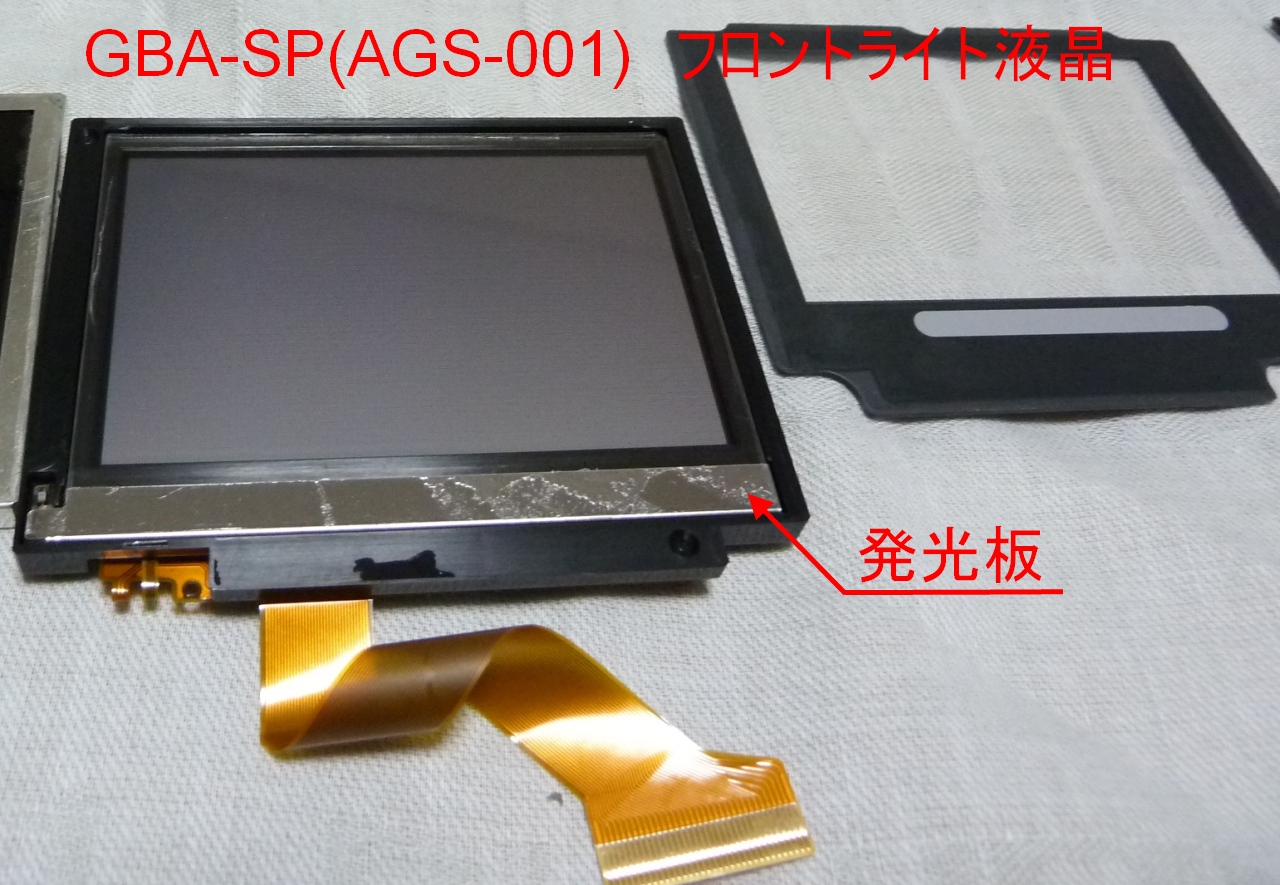

・ケーブル配線が等間隔のBタイプ
・ケーブルのピン番号は右から1番


【GBA-SP(AGS-101)】
・バックライト液晶ケーブルは、34ピン

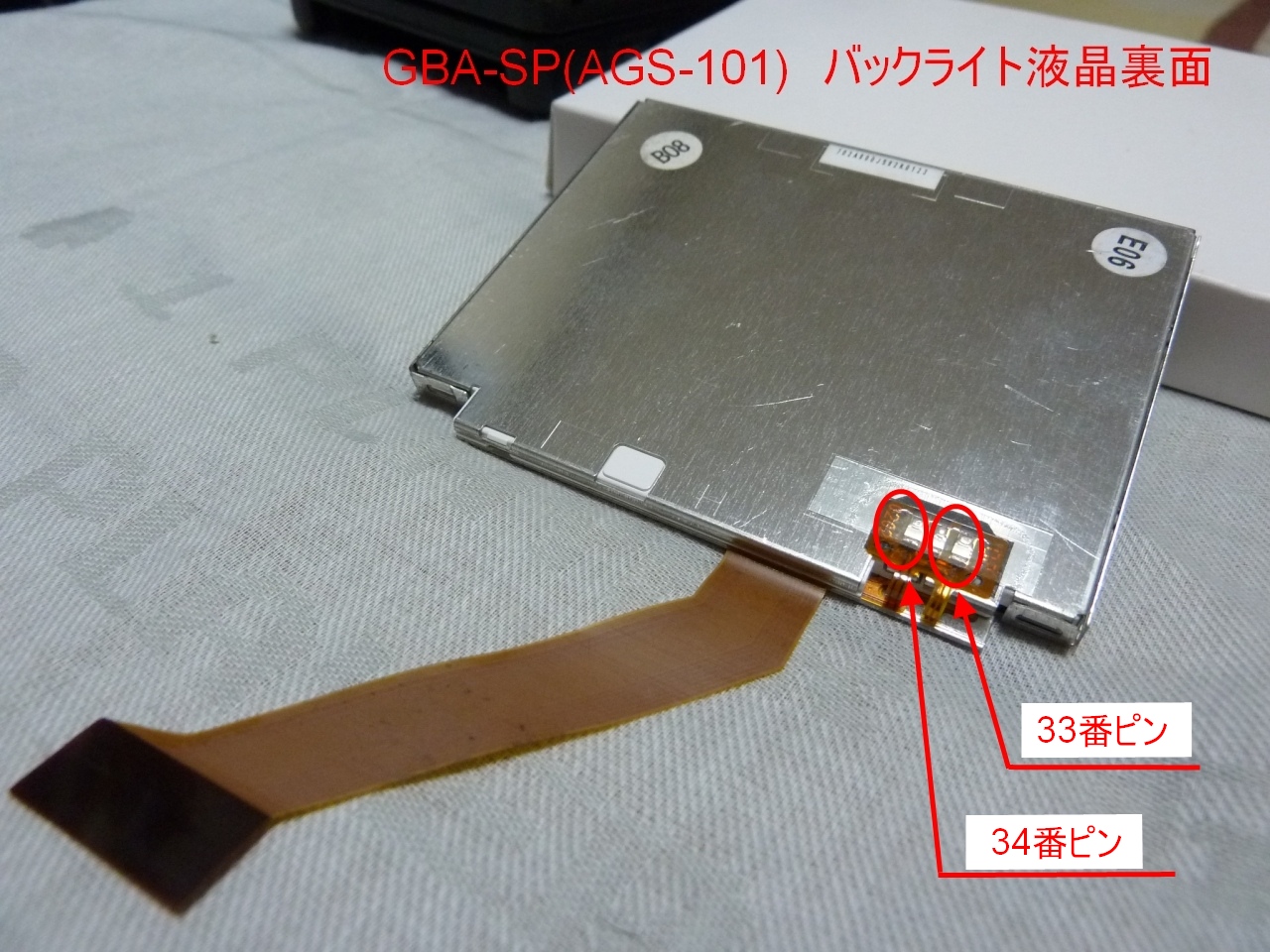

・発光板(?)に接続しているのは、33番ピンと34番ピン

・ケーブル配線が等間隔のBタイプとそうでないABタイプがある
・ネット販売店の画像を見てまわると、確かに2タイプある
・ゆーすけさんちの画像を見るとBタイプっぽい


次の確認。
ケーブルのピンアウトの確認
GBA(AGB-001)の液晶ケーブルの40ピン
GBA(AGB-001)の液晶ケーブルの32ピン
GBA-SP(AGS-101)の液晶ケーブルの34ピン
※バックライト液晶のABタイプとBタイプと微妙に違うと言う人有り(真実かは不明)
GBA-SP(AGS-001)の液晶ケーブルの34ピン
