N8 その1

あかん、眠い
とりあえず画像掲載だけ

EVERDRIVE N8 到着しました。
ファミコンバックアップ起動の基板です。

自作ラベル




以前の配送はかなり手抜きでしたが、
今回は袋入りでプチプチに包まれて箱に入ってた。
基板おもて。
ver1.1の青色でした。

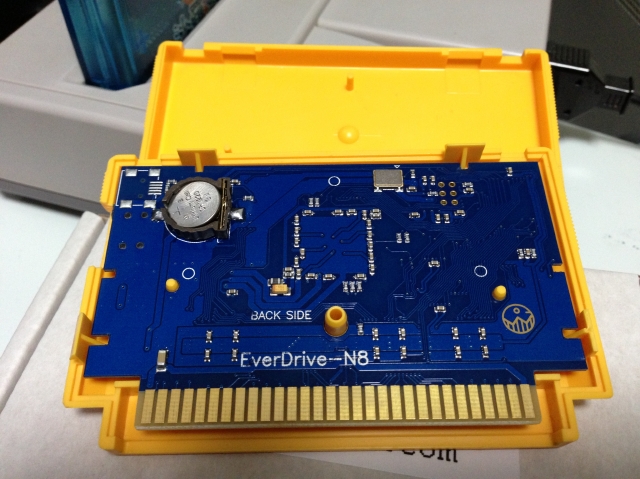

基板うら。
セーブデータのバックアップ用電池あります。
ラベルとケース自作。
EVERDRIVE N8はファミコン基板なので、ファミコンカートリッジにジャストフィットです。
センターに大ピンと左右に小ピンのあるタイプのカートリッジ向けに基板作成してあります。
私が利用したのはスーパーマリオ1のカートリッジです。
MicroSD用に窓開けました。挿入前。

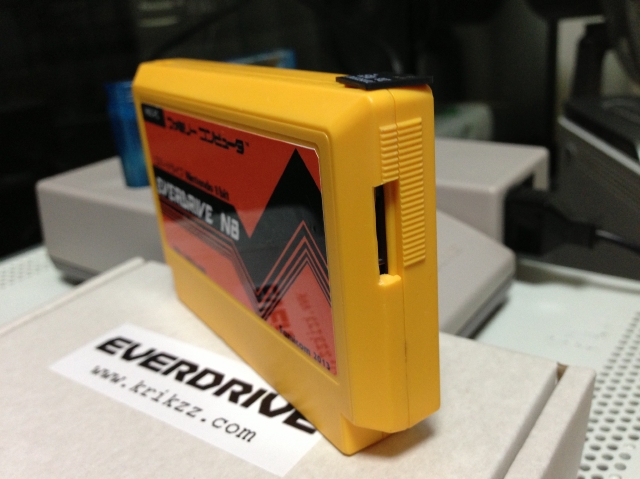

MicroSD挿入済。
プッシュばね式なので小さな窓でも抜き差し可能です。

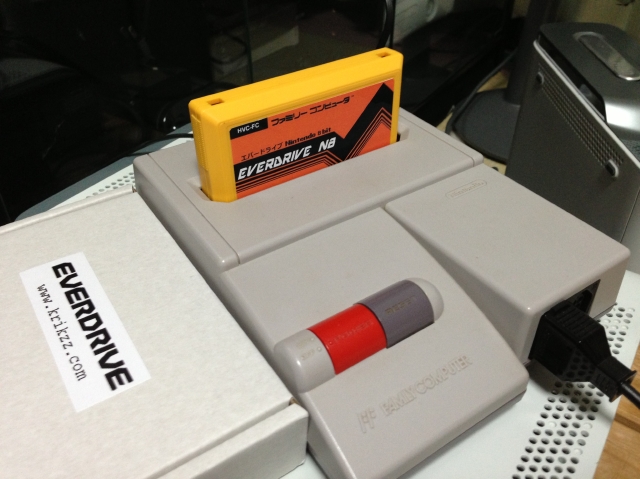

NEWファミコン本体に挿してみた。

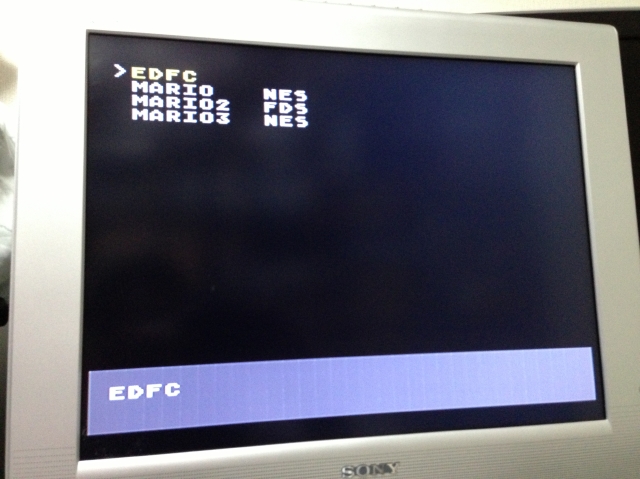

なかなかいい感じです。自作カートリッジは満足です。

続きは、N8 その2で。
