マルチAV系めも(4)

メガドラ2のケーブル作成





材料用意
・ミニDIN9ピンプラグ
・抵抗 75Ω ×3本
・電解コンデンサ 220μF ×3個
・マルチAVアダプター
・ユニバーサル基板 少々

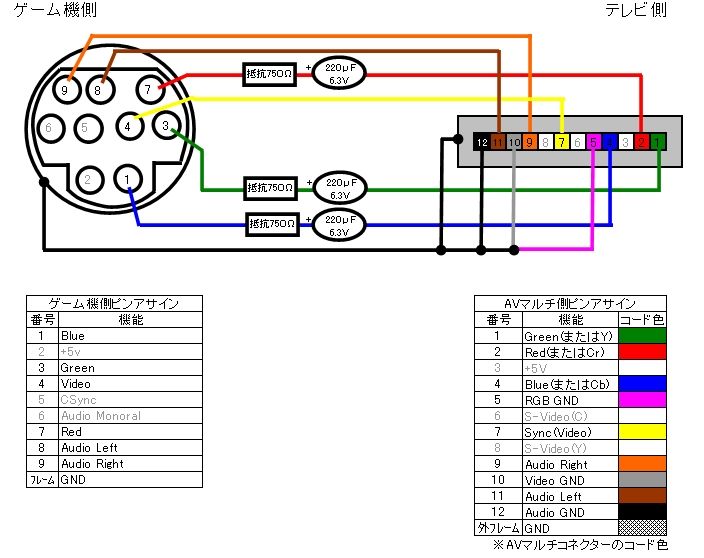

配線まんが図見ながらはんだ付け
※配線コードの色は、マルチAVアダプターの色

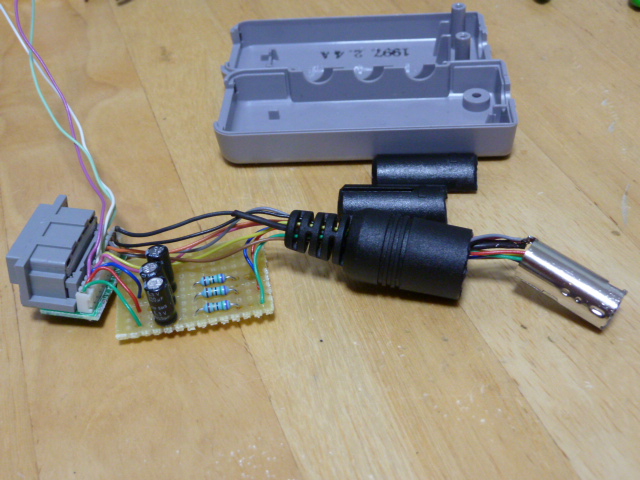

はんだ付け完了

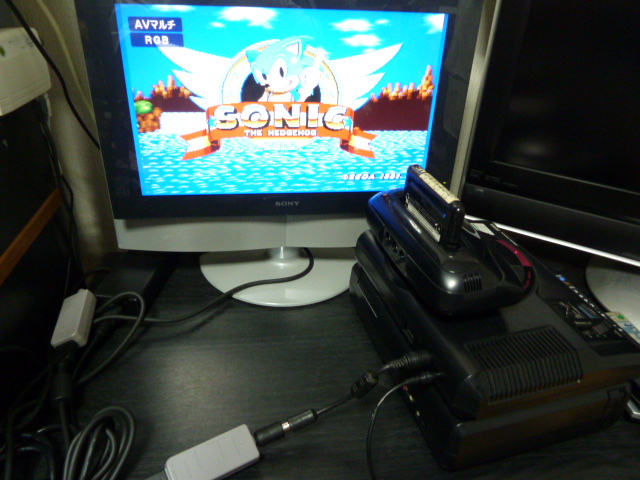

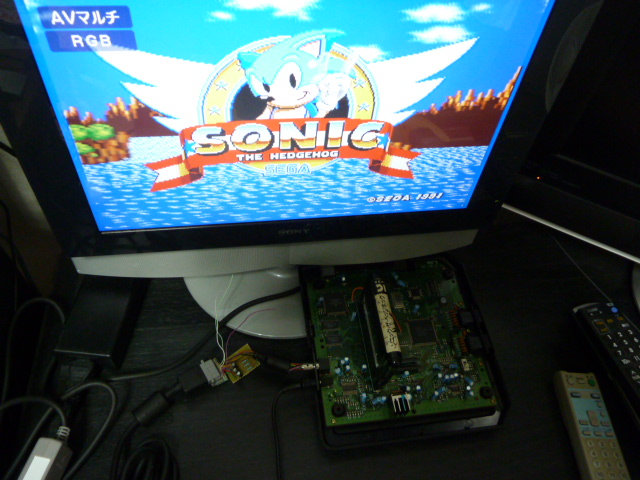

動作確認してみる
綺麗にアナログRGB映像が映った

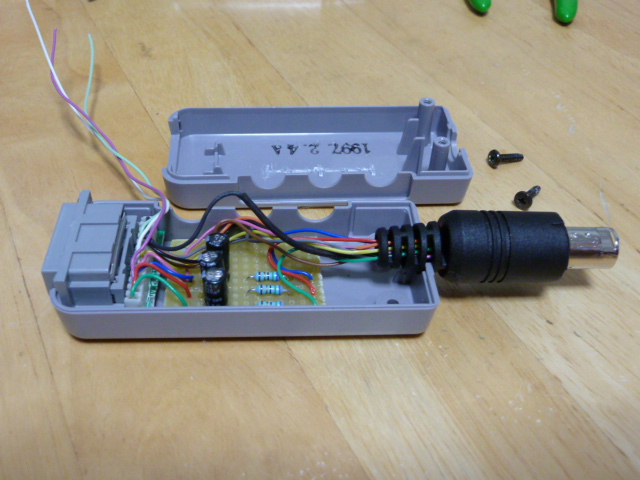

マルチAVアダプターの箱に収める

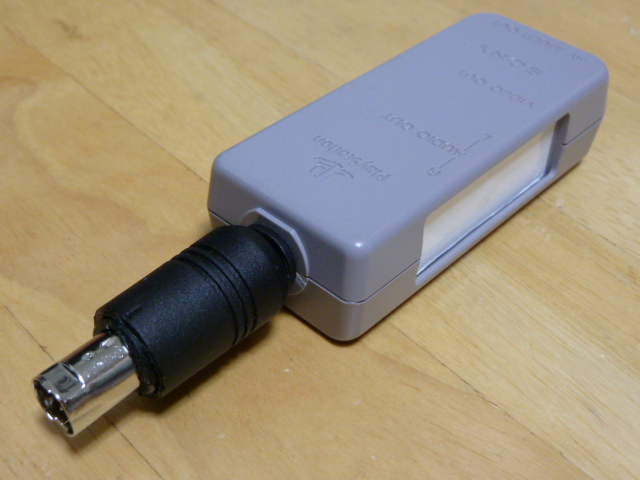

完成
ミニDIN9ピンプラグの持ち手部分が大きすぎるので、メガドラ2のコネクタに挿しきれない
カッターで持ち手部分を切断する

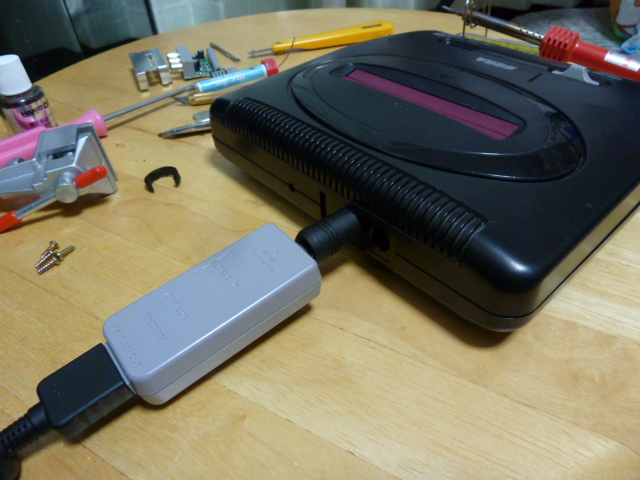

メガドラ2に接続状態
メガドラ1も32X用の配線ケーブル使えば、今回の作成ケーブルでアナログRGB映る
ただし、6番ピンのモノラル音声を繋いでいないので、利用しても今回の配線では無音である
