マルチAV系めも(3)

セガ系を攻める
簡単なセガマスターシステム用のケーブル作成

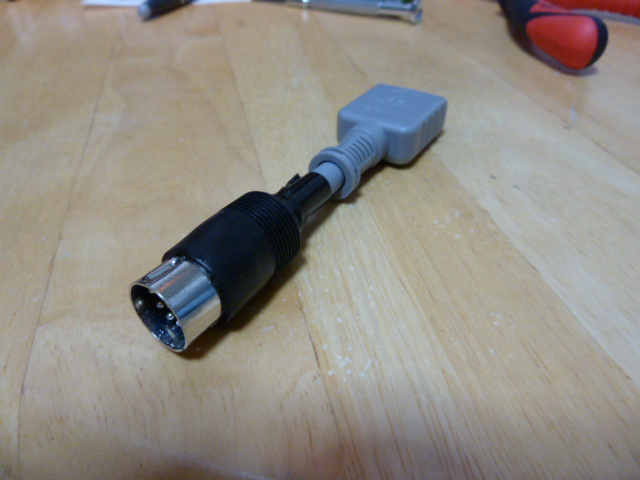

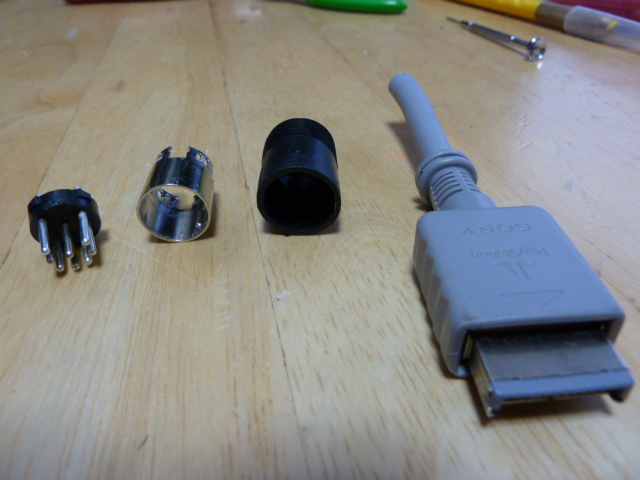

SMS用ケーブルを解体して、ピンプラグ用意
オーディオ用U形DIN8ピンとか入手し難い
マルチAV オスコネクタも用意

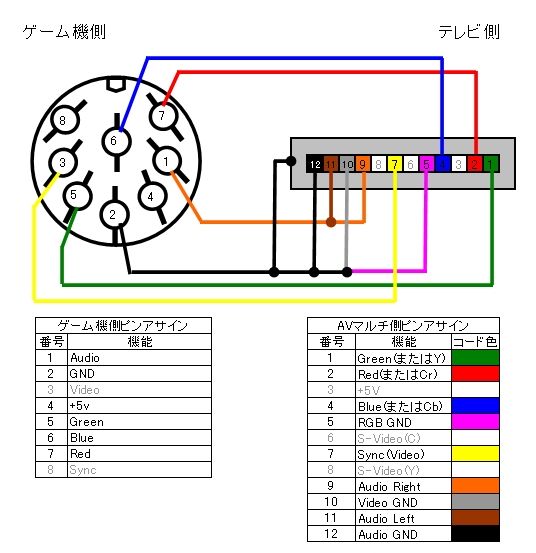

配線まんが図見ながらはんだ付け

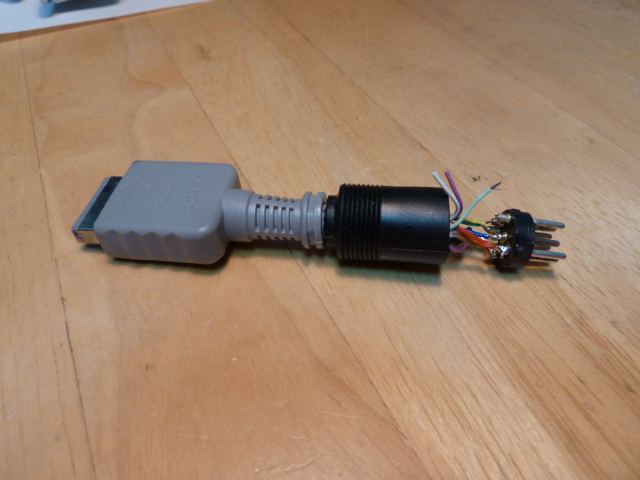

はんだ完了

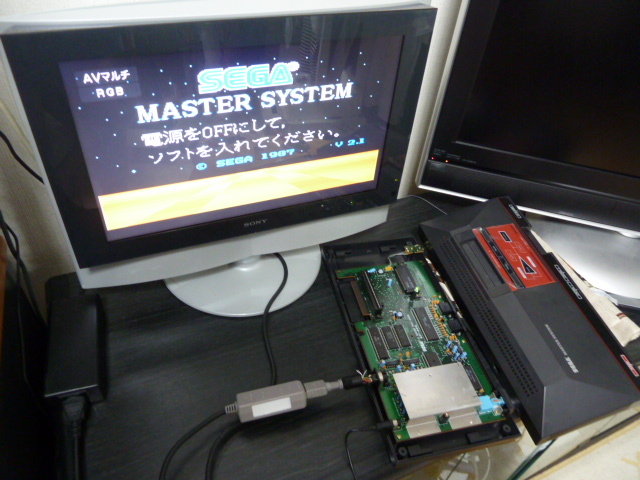

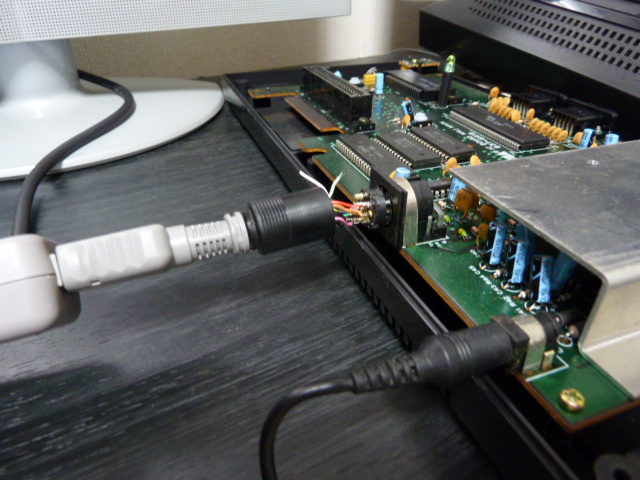

動作確認してみる
アナログRGBで綺麗な映像見れた
ホットボンドで固めて、隙間を黒ビニールテープで補修して完成
