ギア男 その6

GG-TVメモ 外部コントローラ

RGB出力により、GG本体はほぼ据置機と化します
よって、操作しやすいように外部コントローラを付ける

入力は、十字キーとスタートと1ボタンと2ボタン、7入力

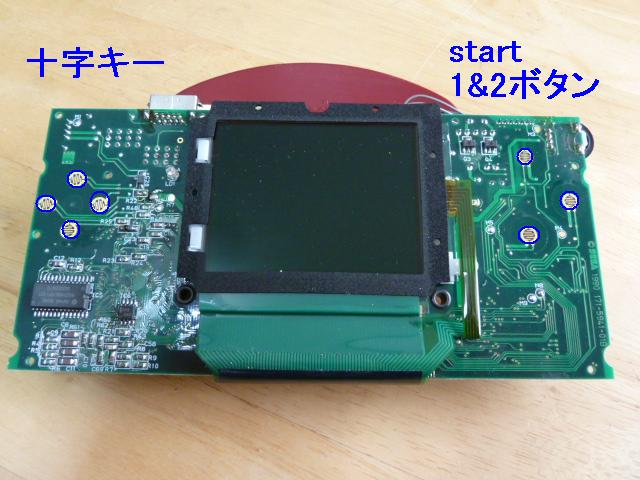

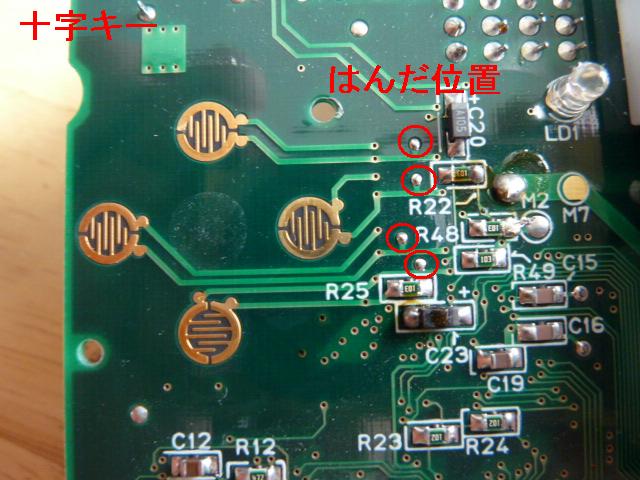

十字キーの配線の引き出し箇所

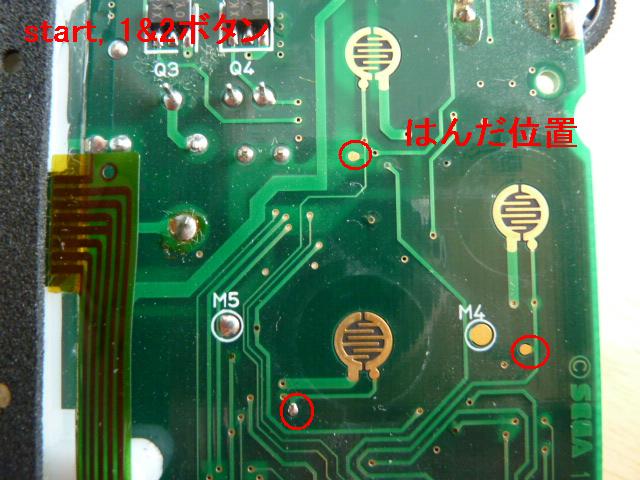

スタートと1&2ボタンの配線の引き出し箇所

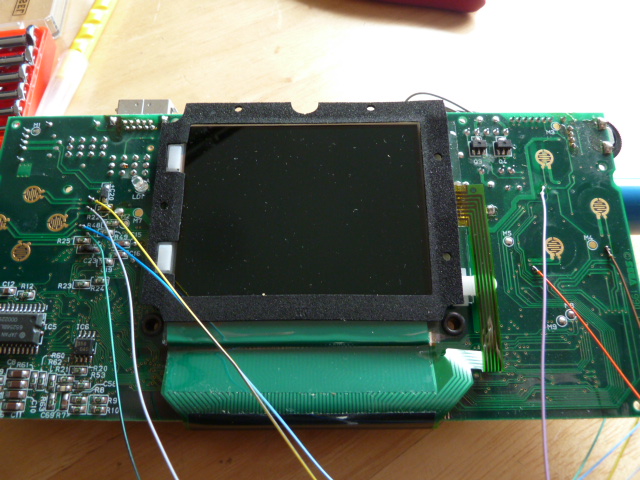

GG本体基板から配線引き出し
VccとGNDもてきとうな場所から引き出します

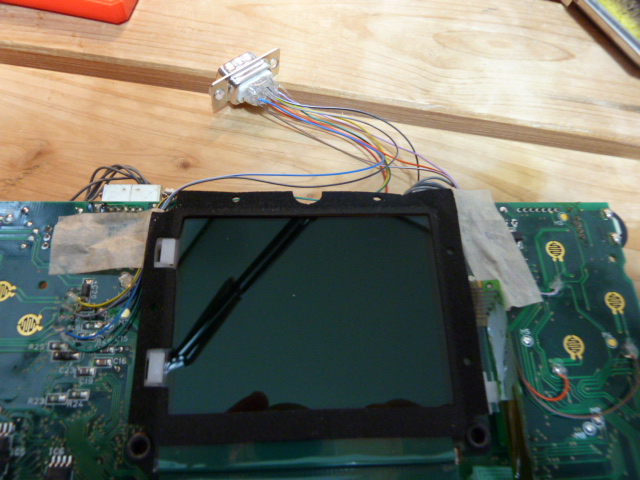

D-subに配線

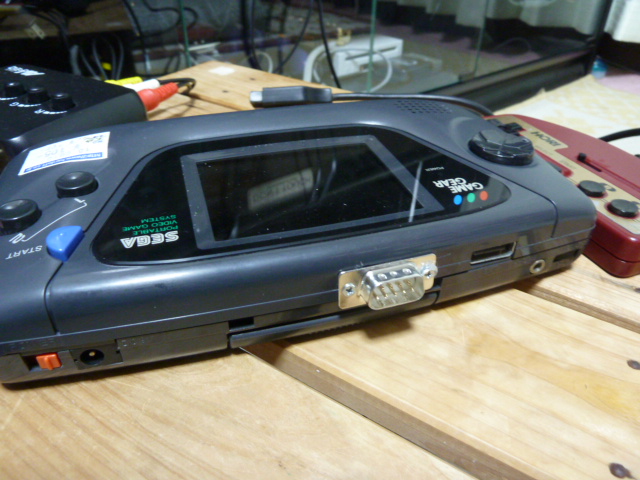

GG本体の上部にコネクタ設置
外部コントローラにはファミコンコントローラを選択
私にはサターン回路は難しいです

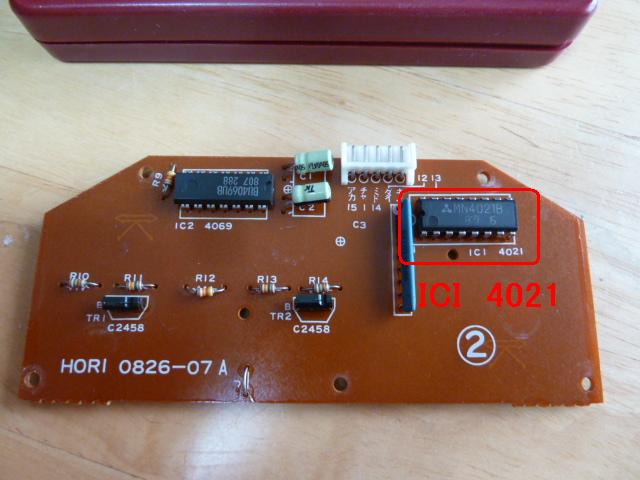

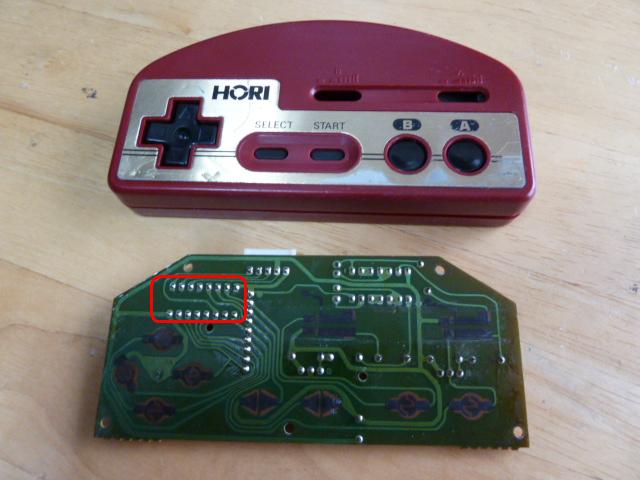

IC1 4021部に配線します

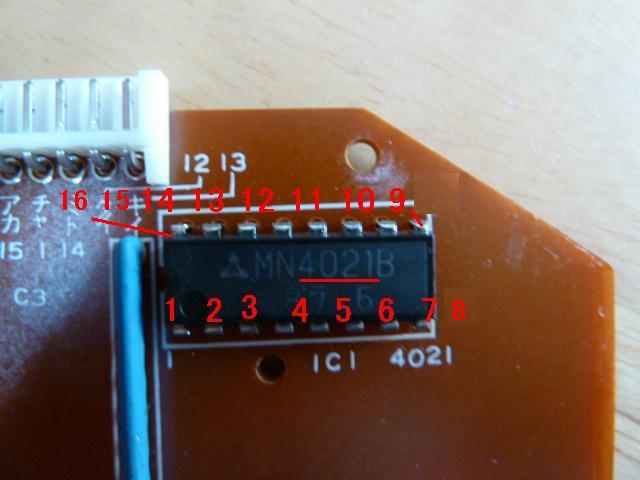

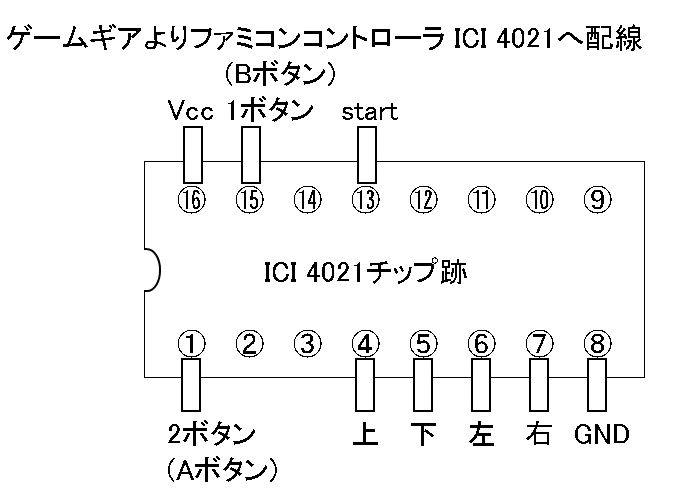

配線のピンアサイン

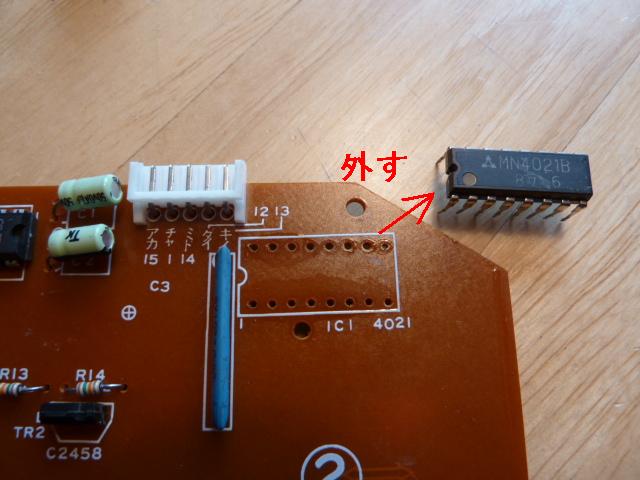

ICは必要ないので外します

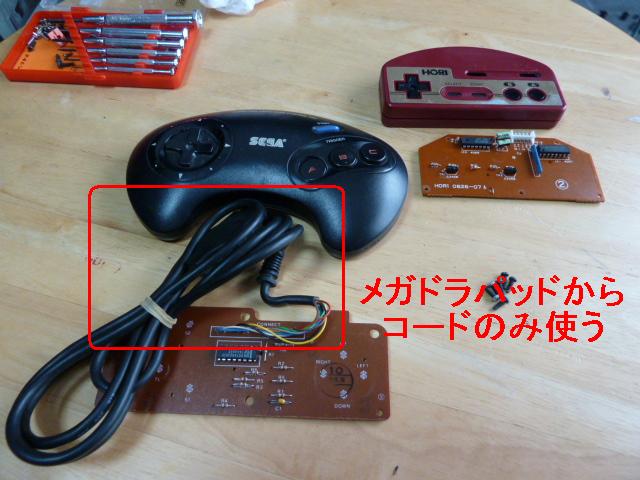

コントローラ用のケーブルコードはメガドラのもの使用
D-subに挿せて、9本線あるからです

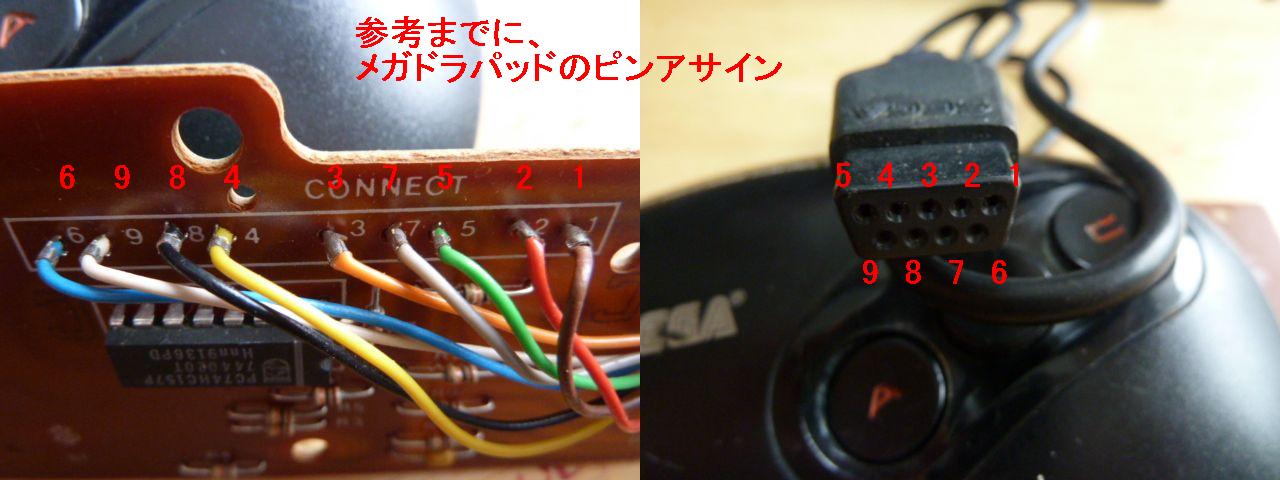

参考にメガドラコントローラのピンアサイン
配線のまんが絵
配線終了

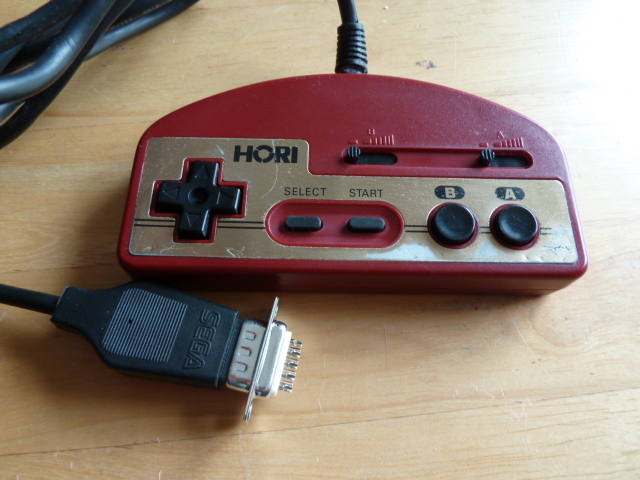

外部コントローラ完成

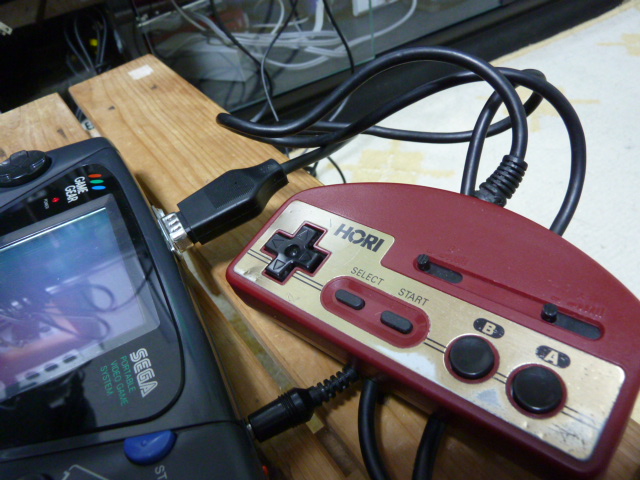

接続状態
