ギア男 その5

GG-TVメモ RGB出力

RGB出力は、回路が簡単な2ASICで作成
kitahei88さんのブログ記事およびブログ記載のリンク先を見ながら作成
ゲームギアの修理 その3(RGB化とサターンコントローラ)

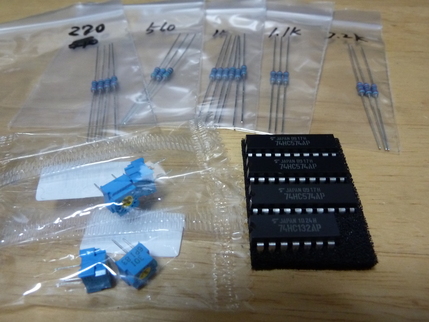

回路図を見て必要部品を調達
初心者めも:可変抵抗と検索してもなかなか写真のものは探せない
私の購入品は「単回転型サーメットトリマ」の名称でした

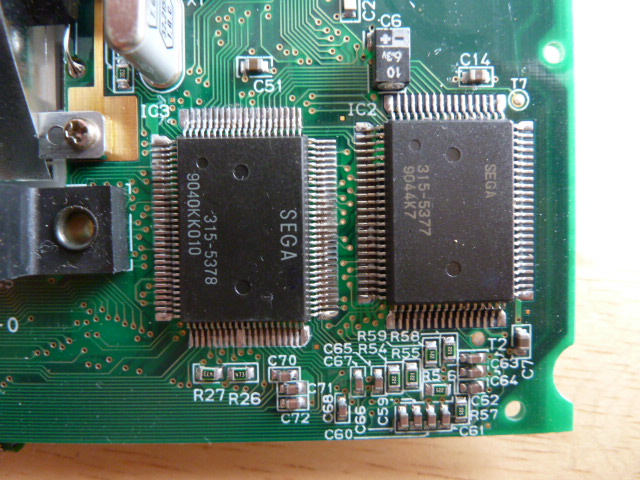

基本的には、GG本体裏側の基板面の右側にはんだします
はんだ箇所はかなり細かいです
回路はGG本体に収めた方がすっきりする
初心者には基板サイズが大きい方がよいので写真のように基板を幅広くカット
下角の丸印箇所は穴を開け、GG本体に通して固定する

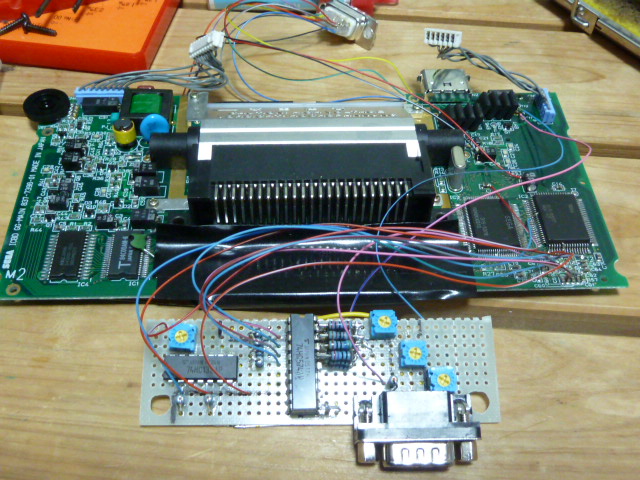

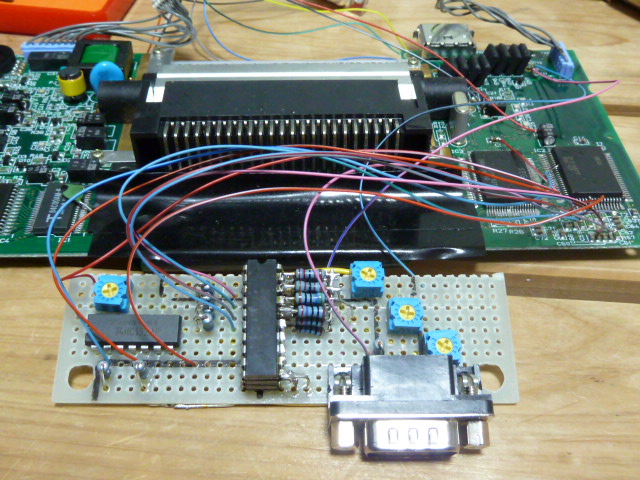

基板完成
RGB出力用に基板取付けD-sub9ピンを設置
また、参照回路図には音声の配線がなかったので追加
基板右上部にある
T8---音声左---2ピン(RGB21側)
T9---音声右---6ピン(RGB21側)

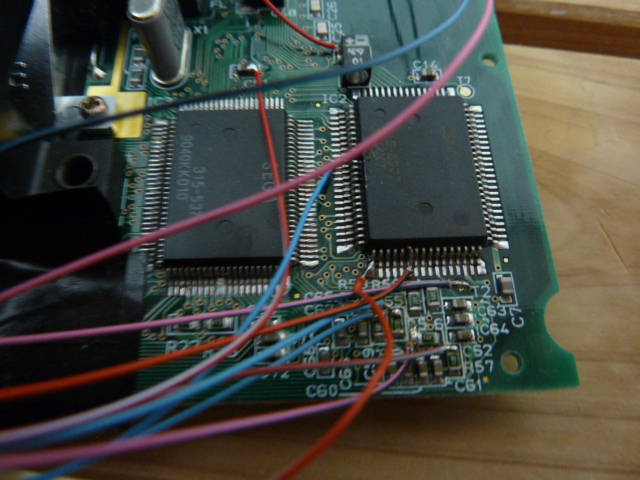

ASICはんだ

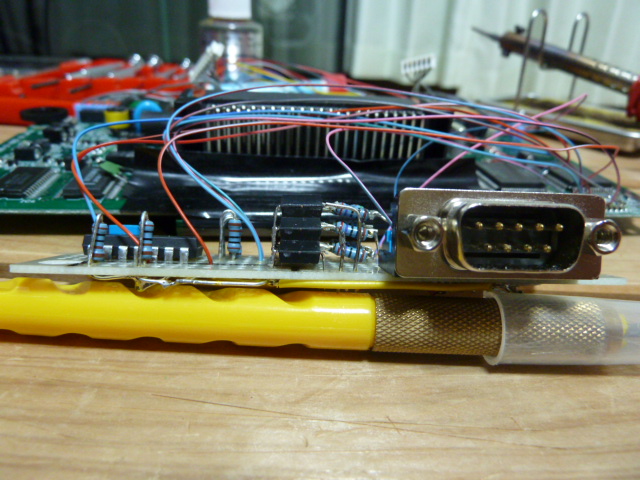

横から見たところ
IC3段重ねは難しいようですが、重ねず横に並べた方が配線が多くなり大変手間が掛かる、3段の方が簡単です

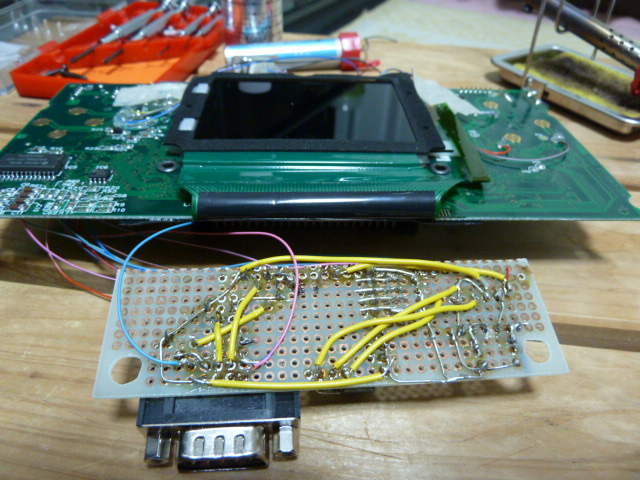

人には見せれない汚い基板裏

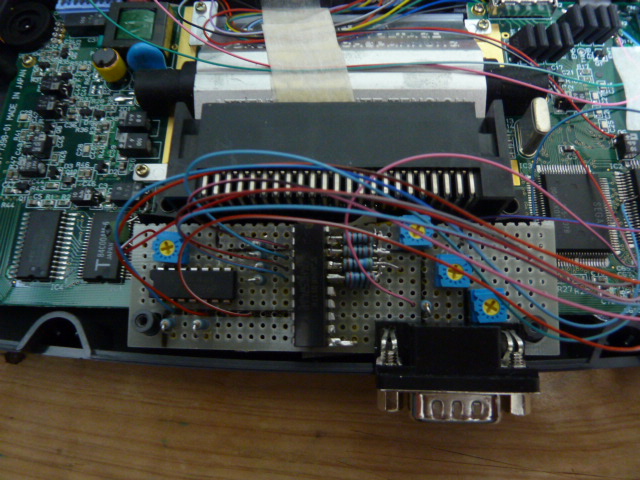

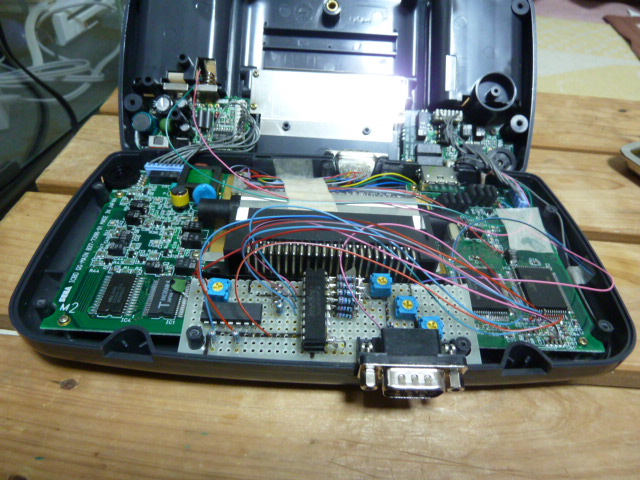

GG本体に収めたところ
