ギア男 その4

GG-TVメモ GG本体

ゲームギア本体は、現在4体所有
基板に搭載されてる、セガカスタムチップ2個搭載の2ASICが2台と1個搭載の1ASICが2台ある
おおよそ2ASICが前期の生産で、1ASICが後期の生産
RGB出力を行うには、2ASIC用の回路と両対応の回路がある
2ASIC用の回路の方が部品点数も少なく、作成が簡単
ただ、ICの足に直接はんだする箇所が難しい



外観で2ASICと1ASICの区別

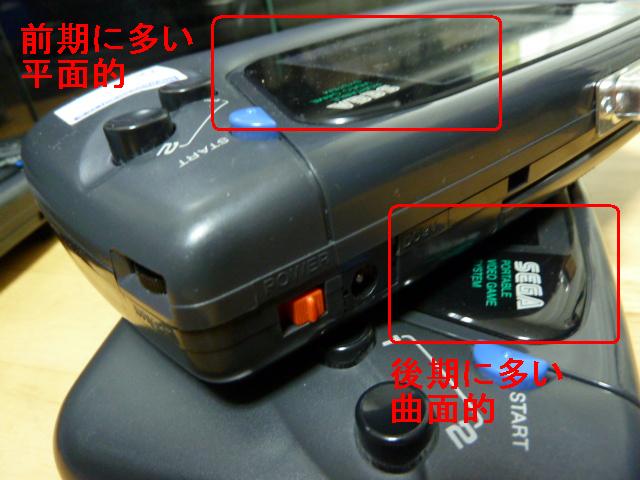

・液晶保護面が平面的なのは前期に多い
・液晶保護面が曲面的なのは後期に多い
・シリアルが紙だと2ASIC
・シリアルが黒縁シールだと1ASIC
GG本体解体は
特殊ネジ1箇所とプラスドライバー6箇所で解体できる
特殊ネジは、スーファミ本体やNGC本体解体のものと同じ

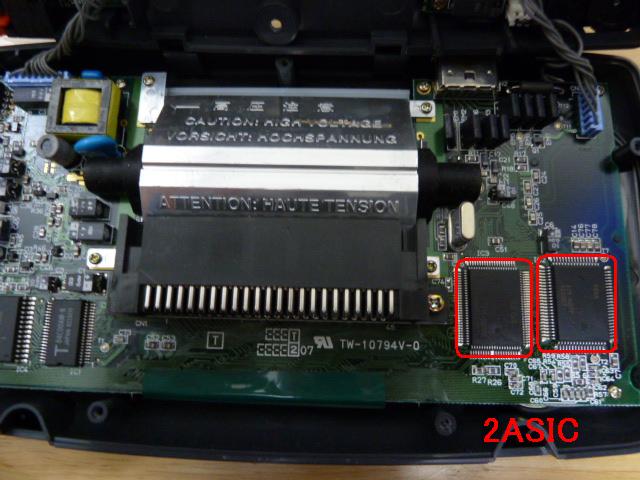

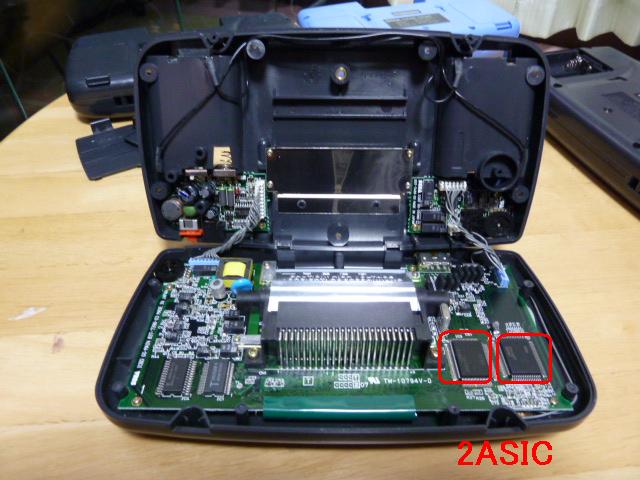

GG本体を後ろから開け、右に見えるのがカスタムチップ2個の2ASIC

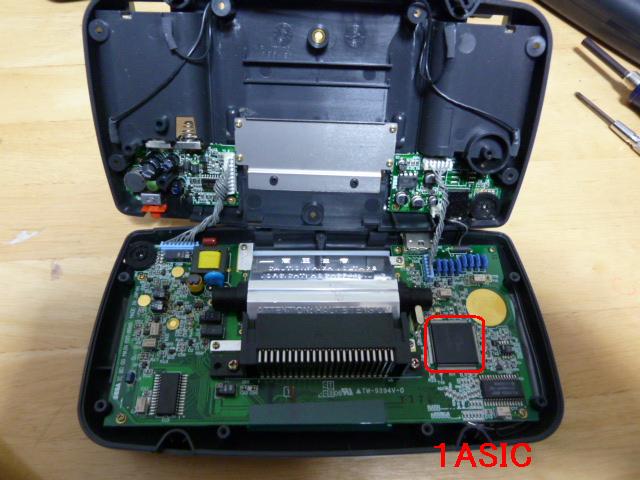

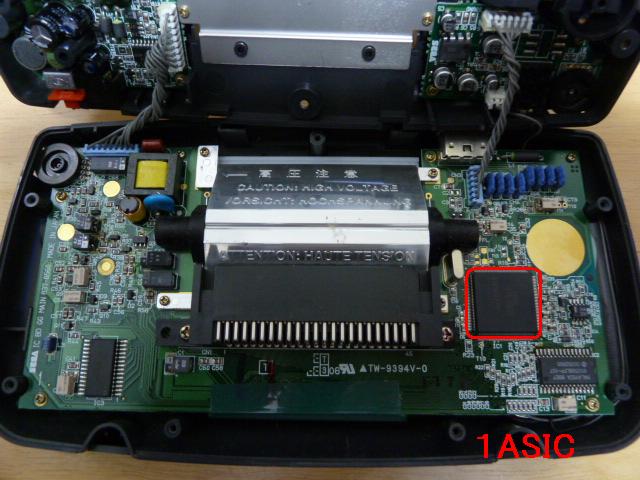

GG本体を後ろから開け、右に見えるのがカスタムチップ1個1ASIC
