【SD Cardアダプター作成】
家にあるもので、ドリキャスのSD Cardアダプター作成してみた。
外付けアダプターのキモとなるのは、シルアル用の接続端子。
シリアル接続の周辺機器は、対戦ケーブルとネオポケ用ケーブルの2種類。
共に高価で4,000-8,000円くらいするので簡単には購入できない。

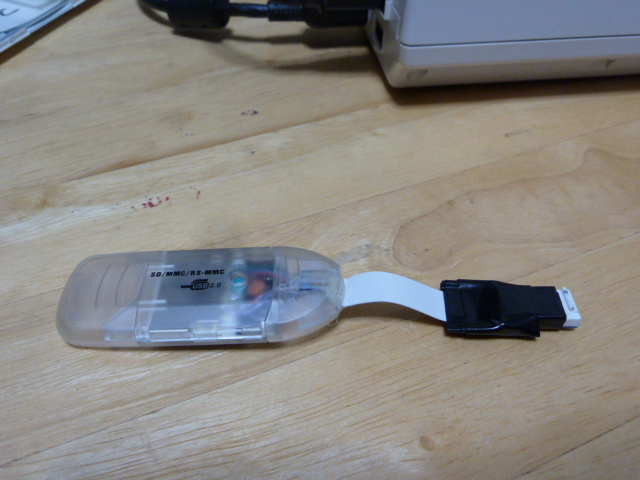

今回はシリアル接続端子を、フレキシブルフラットケーブル(FFC)で代用する。
家にあるジャンクゲームキューブからFFCを取り出す。
1.0mmピッチ12ピンFFCを10ピン用に切断。

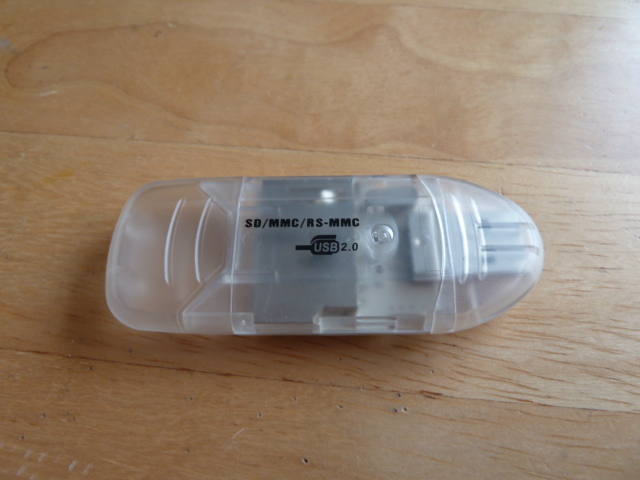

次にUSB接続SDカードアダプターを利用。
家にある一番大きなもの、DSLink購入の付属してたのを使う。

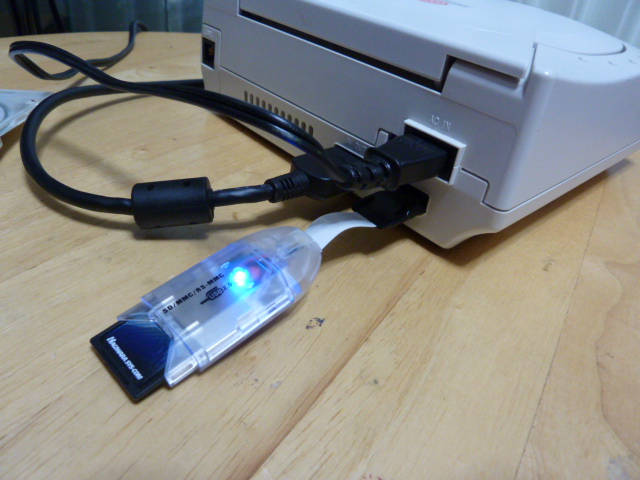

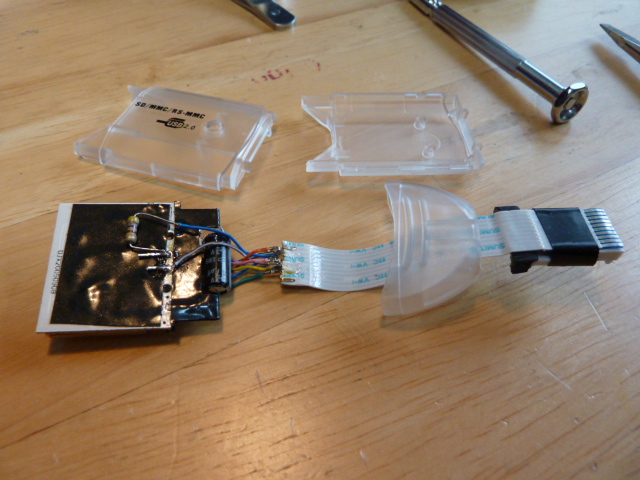

配線して完了。
ちゃんと認識して、問題なく使えた。

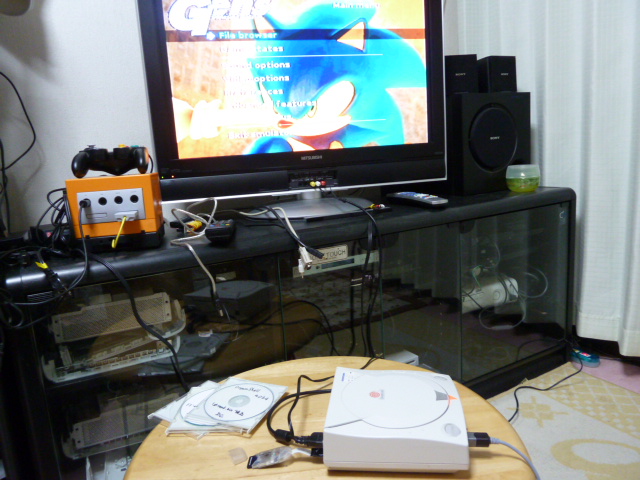

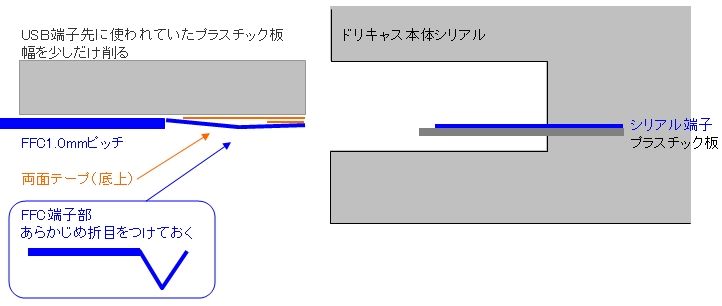

今回のポイント(下の画像クリックで確認してね)

配線などは、DreamCast 記事の その4 その6 などで確認してね
