2011年 01月 19日
DreamCast (その6)
【本体改造】
SDカードの動作確認できたので次のステップへ
・アクセスランプの取付け
・SDカードコネクタを本体へ内蔵

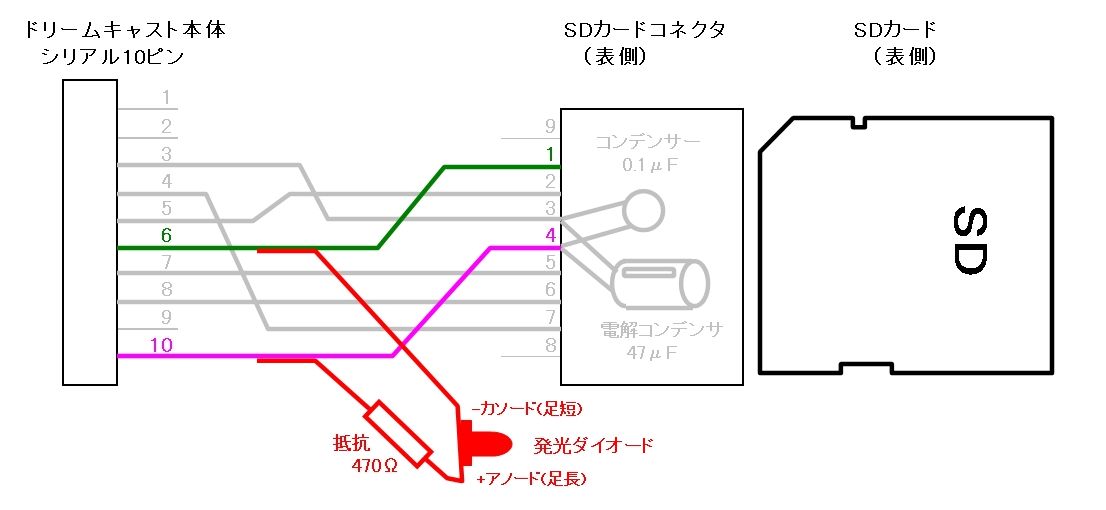

アクセスランプの取付け用にまんがを書いた
発光ダイオードと抵抗 470Ωを取付け完成
実は配線が短かったので、この後延長しました

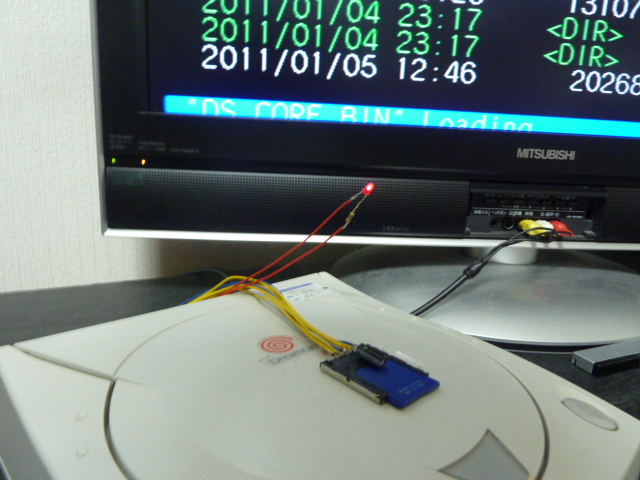

発光するか確認
次は、SDカードコネクタを本体へ内蔵します
今まで見たことあるSDカードコネクタの配置は3箇所
配置①正面上、上ガワのため配線をきちんと固定しづらい
配置②正面下、一番面倒と思う、なぜここに配置したんだろう
配置③側面ネットアダプタ上、下ガワに配置で配線が楽
もちろん最初から配置①のつもりです
SDカードコネクタが固定しやすい場所を確認し、マーキング
あとは削って穴開けます
近くのネジと上ガワに接してる面で仮固定
SDカードの抜き差し確認できたら、ホットボンドで最終固定
アクセスランプは直ぐ隣にしました
完成です
黒くしてあるのは、穴の切り口が汚いのを隠すためです
カッターで穴開けたので、傷だらけです
無事動作も確認できました
SDカードの動作確認できたので次のステップへ
・アクセスランプの取付け
・SDカードコネクタを本体へ内蔵
アクセスランプの取付け用にまんがを書いた
発光ダイオードと抵抗 470Ωを取付け完成
実は配線が短かったので、この後延長しました
発光するか確認
次は、SDカードコネクタを本体へ内蔵します
今まで見たことあるSDカードコネクタの配置は3箇所
配置①正面上、上ガワのため配線をきちんと固定しづらい
配置②正面下、一番面倒と思う、なぜここに配置したんだろう
配置③側面ネットアダプタ上、下ガワに配置で配線が楽
もちろん最初から配置①のつもりです
SDカードコネクタが固定しやすい場所を確認し、マーキング
あとは削って穴開けます
近くのネジと上ガワに接してる面で仮固定
SDカードの抜き差し確認できたら、ホットボンドで最終固定
アクセスランプは直ぐ隣にしました
完成です
黒くしてあるのは、穴の切り口が汚いのを隠すためです
カッターで穴開けたので、傷だらけです
無事動作も確認できました
by ayasuke_aya | 2011-01-19 04:00 | 【DreamCast】 | Comments(0)
